Как сделать теплый водяной пол в бане? Нюансы установки, советы по использованию

В ванной установите теплые водяные полы, чтобы равномерно прогреть всю поверхность. При установке и регулировке соблюдайте правила, которые помогут получить максимальную теплоотдачу. О том, как подготовить поверхность для пола на водной основе, какие инструменты и материалы использовать, как установить пол самостоятельно, рассказывается в этой статье.

Особенности установки системы во влажных помещениях

Водяной пол в ванне установить сложнее, в отличие от инфракрасных или электрических систем отопления. Необходимо придерживаться таких правил:

Подключения в том месте, где планируется установка водораспределителя. Обычно это прихожая. Перед заливкой стяжки следует развести отводы как можно ближе к месту, от которого будет подводиться тепло. Перед началом строительства необходимо подготовить проект водяного теплого пола, учесть все детали: правильное расположение ТЭНов, избежать ошибок при расчете мощности. Обычно регулировать температуру полов невозможно. Интенсивный обогрев, особенно если обогрев производится чугунной печью, дает высокую базовую температуру (около 80-90 градусов). По такой поверхности ходить босиком не разрешается;

В случае водяного отопления сложно установить теплоизоляцию. Эта деталь очень дорогая, многие домовладельцы экономят деньги. Этого делать не следует, так как без надлежащей теплоизоляции пол может промерзать. Отсутствие утеплителя приводит к большим потерям тепла.

Схема конструкции

Обустройство водяного пола для ванны:

Черновой пол. Укладка на бетонную или деревянную основу. Водонепроницаемый слой. Важно предотвратить скопление конденсата в порах пола и между слоями. Изоляция. Снижает потери тепла. Важно установить качественные материалы. Армирующая сетка. Нужен для защиты утеплителя. Отражатель из фольги. Он направляет тепло в нужные стороны и помогает равномерно распределять его по периметру ванны. Нагревательный элемент. Трубы укладываются в определенной последовательности. Лучшее – укладка по спирали. Бетонная стяжка. Стяжку необходимо заливать с уклоном в сторону водостока. Финишное покрытие. Ровность этой поверхности должна быть идеальной.

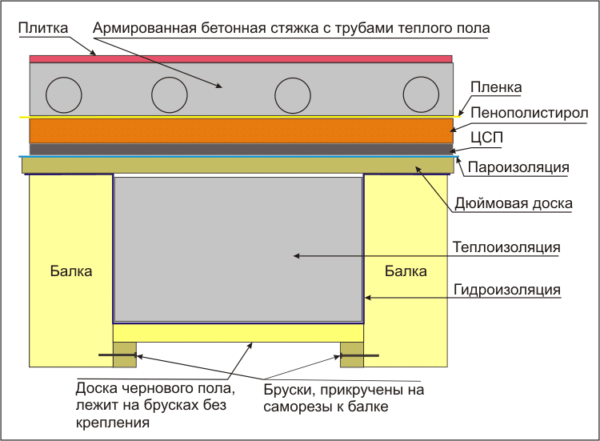

На фото представлена ​​схема устройства водяного пола в бане:

Как сделать систему обогрева своими руками? Подготовка поверхности

Сначала подготовьте поверхность основания и водостока к монтажным работам. Сделать это:

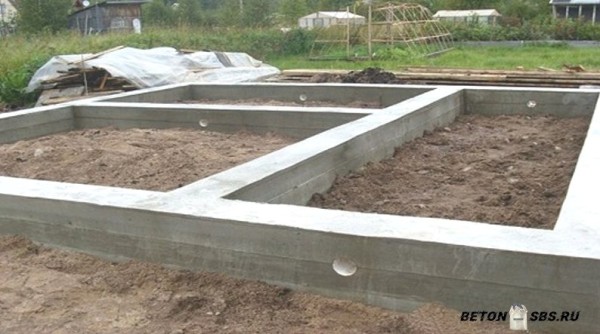

Почву между фундаментными стенами убрать, поверхность утрамбовать. Перед этим проложите канализационные трубы для отвода сточных вод. Заглубленный слой песка и гравия высотой 15 см следует хорошо утрамбовать, а затем уложить керамзитовый утеплитель толщиной 150-200 мм. Небольшой уклон в сторону желоба. После этого проверьте ровность и угол наклона поверхности. Обратите внимание на ровность уклона, чтобы не допустить застоя воды в некоторых понижениях.

Необходимые материалы и инструменты

Важно запастись достаточным количеством теплозащитного материала. Вы можете выбрать из:

проекты планировок квартир по реновации

чувствовал; стекловата; керамзит; пенопласт.

Если балки деревянные, между ними кладут утеплитель и покрывают слоем гидроизоляции, например фольгой. Пароизоляция изготавливается из рубероида, пергамента или фольги толщиной 0,2 мм. Дополнительно приобретаются гидрофобные и антисептические средства.

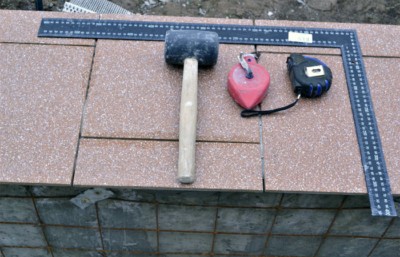

Тебе понадобится:

рубероид; жесткий и водостойкий утеплитель в виде поролона армирующая сетка; демпфирующая лента; зажимы для удержания сетки на месте; колышки; саморезы; молоток и другие монтажные инструменты.

Способы монтажа нагревательного контура

Удалите все неровности на бетонной стяжке, а затем пропитайте ее, вылив на поверхность горячий битум. Сверху положить между листами кровли внахлест 10 см. Сверху снова заливается битум, а затем укладывается еще один слой рубероида. Утеплитель укладывается толщиной 5 см, выдерживая небольшой уклон. К арматурной сетке крепится труба, по периметру наклеивается демпфирующая лента.

Все стыки стен и полов необходимо проклеить изолентой, чтобы избежать потери тепла и предотвращения теплового расширения.

Контур отопления раскладывают по инструкции, прикрепляя его к решетке пластиковыми хомутами. После подключения системы и оценки ее функциональности, система подключается. Если в контуре находится давление, он доливается дополнительно. После застывания можно переходить к укладке напольного покрытия.

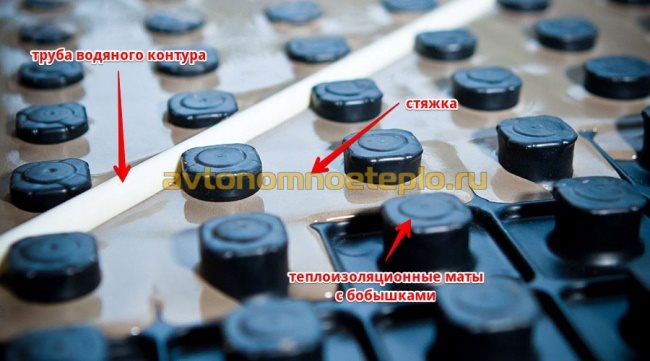

Пенополистирольные плиты требуют аналогичного подхода к сборке. Основание также хорошо подготовлено, очищено от мусора, разровнено, укладывается гидроизоляция. Рубероид состоит из 2-х слоев. По периметру обшита демпфирующей лентой, устроены изолирующие маты со светоотражающими стволами. Монтаж осуществляется по схеме в пазы между выступами.

При подключении проверьте исправность установки и отсутствие протечек. Залить стяжку в соответствии с устроенными балками. Не забудьте сделать небольшой уклон в сторону слива. После застывания бетона на поверхность наносится покрытие.

Деревянный пол требует особого подхода к укладке. Трубы укладываются прямо на поверхность основания. Затем основание очищается от грязи, укладывается полиэтиленовая пленка. Он служит надежной гидроизоляцией благодаря встраиванию в демпферную ленту. На саморезы закрепите балки, расположив их поперек основных досок.

Затем приступаем к выполнению теплоизоляции (укладка теплоизоляции с натягиванием дополнительного слоя фольги). Делать это нужно для защиты от влаги.

Поперек планок кладут деревянные рейки, а между прорезями вставляют фольгу или металлический профиль. Трубы укладываются на фольгу или в профиль, а затем проверяется работоспособность системы.

Как правильно использовать?

Правила использования водяного пола в ванне:

в холодные месяцы (при отрицательных температурах на улицах) воду следует слить из труб; Важно поддерживать в системе постоянное рабочее давление, чтобы избежать поломок; Если есть проблема с насосом или запорным клапаном, немедленно устраните его.

Важно постоянно следить за дополнительным баком, который устанавливается рядом с основным отопителем. В результате система равномерно нагреет всю поверхность. Горячая вода в смесителе смешивается с использованной водой. Необходимо контролировать его поступление в контур, чтобы контролировать температуру в системе.

Обогрев пола в кадке от печи – несколько длительных процессов, поэтому часто используется отдельный дровяной котел. Независимо от способа нагрева воды порядок использования водяного нагрева одинаков.

Устанавливая теплый водяной пол своими руками, необходимо соблюдать правила техники безопасности и следовать инструкции при укладке. Во избежание несчастных случаев не отключайте цепь. Если соблюдать этапы и правила укладки, вы получите эффективную систему, равномерно прогреющую всю поверхность ванны.

Видео по теме

В этом видео рассказывается, как сделать водяной теплый пол в ванне:

Как самостоятельно уложить водяной теплый пол в бане своими руками

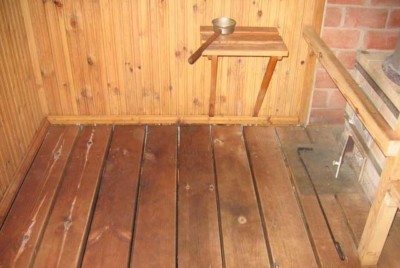

Традиционно в русских банях использовали деревянный пол. Деревянные полы хорошо сохраняют тепло и приятны на ощупь. Но что делать, когда принято решение заливать бетонный плинтус в парилке и предбассейне? По желанию можно самому устроить теплый водяной пол в ванне.

Можно ли в бане делать водяной пол?

Устройство теплых полов с теплой водой в ванне – не только целенаправленное, но и необходимое решение. В отличие от инфракрасного и электрического пола, использование системы водяного отопления полностью безопасно.

Под плитку можно проложить контур и получить теплую основу без дополнительных затрат энергии. Нагревание теплоносителя будет осуществляться от котельной, стальной или кирпичной печи.

Какие преимущества у этого решения?

Система монтируется внутри стола, это не уменьшает полезную площадь.

Высокая тепловая эффективность при относительно низком энергопотреблении.

Равномерное отопление, без холодных зон.

Возможность отапливать несколько комнат от одного котла или печи.

Возможность отключить отопление летом.

Еще одно несомненное преимущество – возможность самостоятельной укладки в ванне системы теплого водяного теплого пола. Хотя процесс установки и трудоемкий, эффект полностью оправдает все ожидания.

Как правильно уложить «пирог» пола

Чтобы установить жидкий пол в сауне самостоятельно, не уменьшая высоты потолков, необходимо предусмотреть монтаж системы отопления на ранней стадии строительства, а именно при заливке фундамента в будущей постройке.

Кладочные работы следующие:

Подложка для работы подготовлена. Первоначальные земляные работы на месте засыпки стяжки. Делается поправка на песок. Земля вытоптана. Сверху укладывается полиэтиленовая пленка или рубероид, обеспечивающий гидроизоляцию будущего пола.

Тепловая изоляция. По периметру делаются открытые пропилы бетона, выполняются арматурные ленты. Поверх гидроизоляционного слоя укладываются плиты пенополистирола. Для фиксации стыков замки переносятся из монтажной пены.
Чтобы утепление пола ванны с водяным подогревом было эффективным, дополнительно уложите пенополистирол вертикально по внутреннему периметру стяжки. Это предотвратит образование мостиков холода.

Сверху укладывается эко-пленка – изоляционный материал, используемый при устройстве теплого пола, в ванной или других помещениях. Стыки экопленки проклеиваются скотчем.

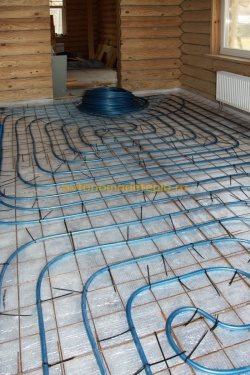

Укладывается слой армирующей сетки, приподнятый от уровня пола на 3-4 см. На арматуру уложите трубу, которая будет служить контуром. Возможно использование пластика или металла. При необходимости можно использовать специальные настилы на циновках. Подложка облегчает укладку трубы с минимальной степенью сложности.
Укладка производится двумя способами. Снег – имеет форму спирали или серпантина. Стримерный метод более трудоемок, но позволяет более равномерно обогреть комнату.

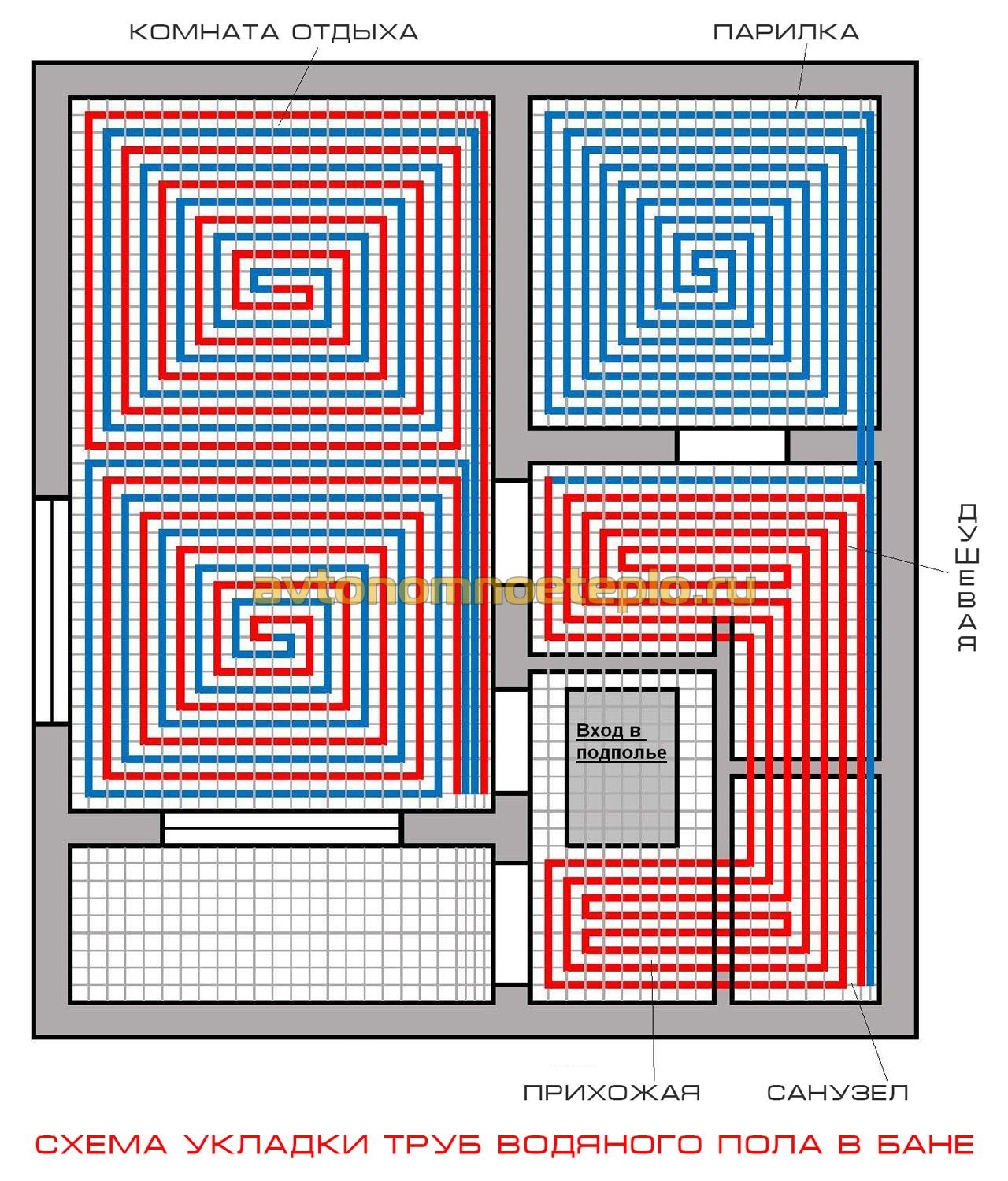

Схема расположения водяного теплого пола в ванне, выбираемая в зависимости от технических характеристик помещения и общей отапливаемой площади. Выходы труб приподняты над уровнем пола на 50 см.

Заливка стяжки. Толщина бетонного основания примерно 10 см. Труба должна находиться примерно посередине стяжки. Во избежание растрескивания в раствор добавляют специальные добавки, пластификаторы для теплого пола. После заливки стяжку покрывают целлофановой пленкой и регулярно поливают до полного высыхания.

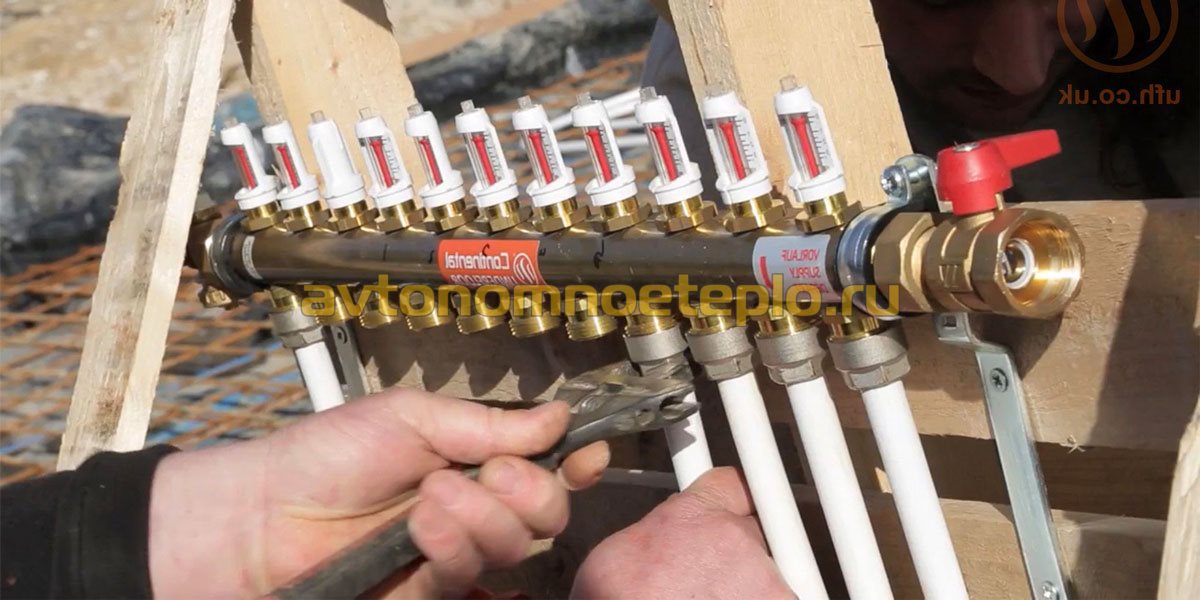

После завершения всех отделочных работ в ванну устанавливают коллекторы и подключают термостаты. Водяной контур запитывается от печи или бойлера сауны.

Особенности укладки, частые ошибки при монтаже

Конструкция водяного пола в ванне имеет один существенный недостаток. По сравнению с аналогичной системой инфракрасного или электрического отопления водонагреватель довольно сложно установить. По этой причине установку водяного пола в ванне лучше всего доверить профессиональной строительной бригаде.

Какие самые частые ошибки при установке?

Отводы – они должны быть в том месте, где планируется установка водосборника. Обычно коллектор монтируется в зале. Отводы следует установить как можно ближе к этому месту перед бетонированием стяжки. В идеале подогрев пола в сауне следует спланировать до начала строительства.

Температуру пола нельзя отрегулировать. При интенсивном обжиге, особенно печи с чугунной ванной, нагрев теплоносителя в полу легко достигнет 80-90 ° С. Ходить по таким полам в парилке практически невозможно.

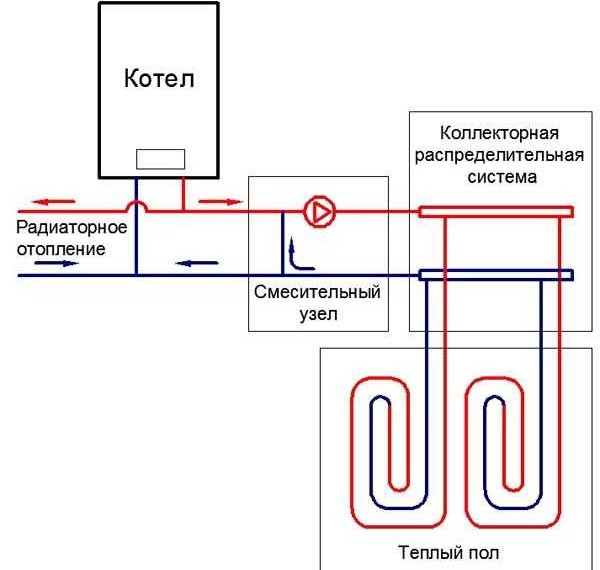

Решить эту проблему можно, установив смесительное устройство (коллектор) для теплых полов. Узел автоматически регулирует нагрев теплоносителя, а также позволяет отключать систему отопления летом. Также с помощью коллектора можно создать индивидуальное зональное отопление, работающее от одной печи.

Никакой изоляции. В стремлении снизить затраты некоторые владельцы экономят на использовании изоляционных материалов. В результате пол замерзает, долго нагревается, и возникают большие теплопотери.

Самодельный и установленный водяной теплообменник в топку. Любая неисправность может привести к разрыву цепи и возникновению опасной аварийной ситуации. Лучше всего выбирать сборные банные печи с водяным контуром отопления для подключения к полу. Большинство современных производителей предлагают потребителю многофункциональные модели отопительных приборов.

Чем закрыть пол в бане, каким покрытием?

Отделка теплого водяного пола должна соответствовать нескольким основным требованиям:

У них высокая теплопроводность.

Будьте устойчивы к влаге и перепадам температур.

Дополнительное требование – долговечность и способность выдерживать механические и другие нагрузки. Если учесть все эти аспекты, лучше всего класть керамическую или керамогранитную плитку в санузле и парилке.

При выборе плитки стоит выбирать плитку с нескользящим покрытием. Также подойдет материал с фактурной поверхностью. Устройство пола и выбор материала для постройки сауны осуществляются по одному принципу.

Что выбрать – водяной или электрический пол в бане?

У каждого из вариантов есть как достоинства, так и недостатки. Таким образом, полы с водяным подогревом требуют длительного времени для проведения монтажных работ. А также определенная квалификация того, кто будет выполнять установку. Однако в эксплуатации все затраты полностью окупаются за счет экономичности системы отопления и высокого теплового КПД.

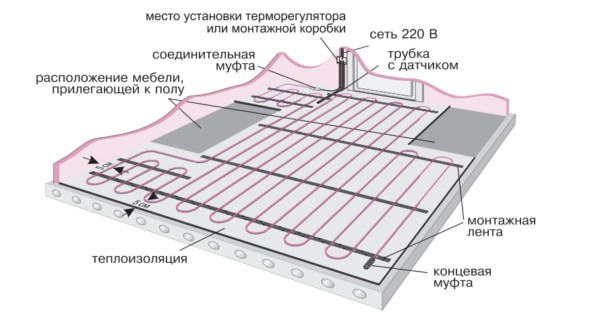

Электрические полы устанавливаются быстрее, но есть вероятность поражения электрическим током. Монтажные работы в деревянных постройках следует проводить с особой тщательностью, чтобы исключить возможность возгорания в результате короткого замыкания.

Также необходимо обратить внимание на сложность ремонтных работ, но есть проблемы как с эклектическим, так и с водяным теплым полом.

В остальных случаях выбор остается за владельцем сауны. В любом случае посещение сауны с теплым полом намного приятнее, чем прогулка по холодной поверхности после принятия ванны. Таким образом, эти расходы будут полностью возмещены за счет комфорта и особых условий в номере.
