Английский камин своими руками: пошаговая инструкция

Схема классического английского камина.

В отличие от печи, коэффициент полезного действия каминов значительно меньше – всего 15-20%. Но зато сколько удовольствия получаешь, сидя около огня и любуясь игрой пламени. Впрочем, справедливости ради отметим: есть у камина одно бесспорное достоинство – это способность хорошо вентилировать комнату благодаря большим объемам воздуха, проходящим через топку. Так что там, где стоит этот открытый очаг, никогда не будет сырости и затхлого воздуха.

Выбирая место для камина, помните: он не любит сквозняков, следовательно, располагайте его в стороне от дверных проемов.

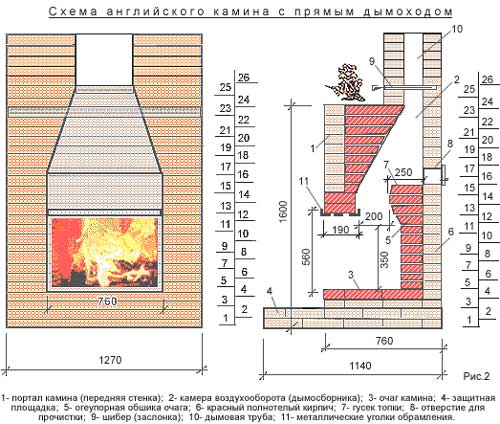

Схема классического английского камина.

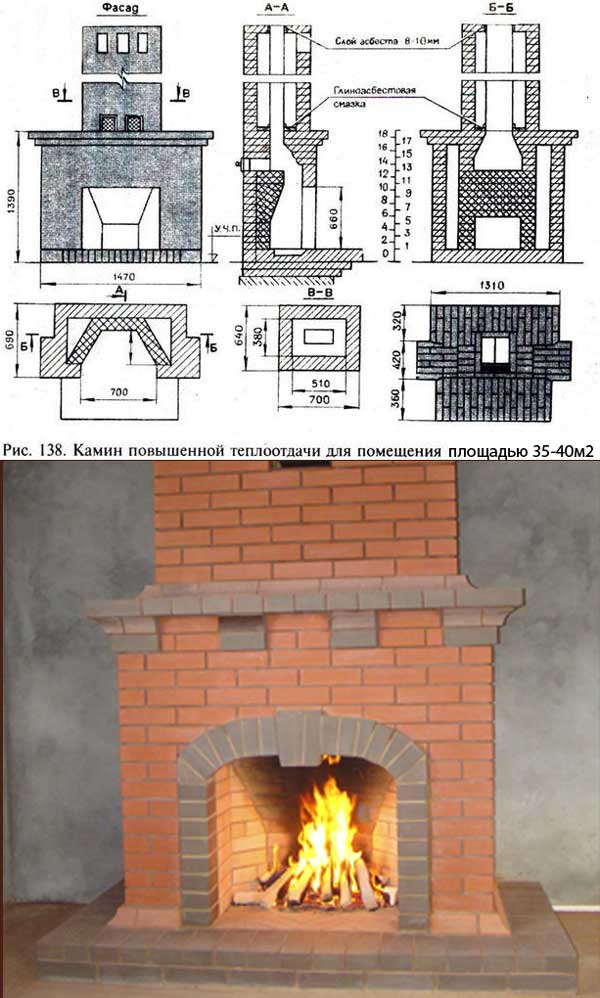

Схема классического английского камина показана на рис. 1.Основание очага и портала делают в виде площадки, выложенной из огнеупорного или отборного красного кирпича «на ребро». Раствор цементно-песчаный с добавлением мелкого сеяного асбеста. Толщина швов – 5-8 мм. Эта площадка должна выходить перед порталом на 50 см, а по бокам – на 30 см.

Рис. 1 Схема классического английского камина

Глубина очага – 41-51 см. Чтобы увеличить теплоотдачу, боковые стенки его по отношению к задней должны стоять под углом 45-60°. Заднюю стенку очага на расстоянии 36 см от пода нужно выкладывать вертикально, а потом с изломом, который образует наклонное зеркало. Иногда его даже облицовывают отполированными стальными листами, которые еще больше усиливают излучение пламени.

Излом поднимается выше портала на 15-20 см и заканчивается вьюшкой, сечение которой в 1,3 раза больше поперечного сечения дымохода. Далее идет дымосборник. При чистке дымохода (заслонка закрыта) здесь будет собираться сажа. Ее удаляют через прочистку в задней или боковой стенке камина. В верхней части дымосборника надо вмонтировать поворотную заслонку или поставить печную задвижку (шибер).

Чтобы камин работал нормально, необходимо выдержать соотношение поперечного сечения дымохода и проема портала. Для неоштукатуренных каминов оно должно быть 1:8 или 1:9, а для оштукатуренных – 1:10 или 1:12.

В свою очередь, размеры портала должны быть пропорциональны площади отапливаемой комнаты (примерно 1:50). И еще. Высота портала не должна превышать глубину очага больше чем вдвое.

Хотя оштукатуривание внутренней поверхности очага и дымосборника весьма трудоемко, но зато значительно увеличивается теплоотдача и улучшается тяга.

Опять-таки для увеличения теплоотдачи в корпусе камина, по бокам очага, сделаны камеры, в которых комнатный воздух нагревается от огня и выходит через верхние отдушины, одновременно затягивая новые порции воздуха через нижние.

Перемычку портала делают железобетонной или кирпичной. Кирпичи выкладывают по металлическому швеллеру или уголкам достаточного сечения, например, 40 X 40 мм.

Нужен ли фундамент под камин?

Это надо смотреть в каждом конкретном случае, учитывая конструкцию пола и вес кладки. В остальном следует соблюдать все требования «печной технологии».

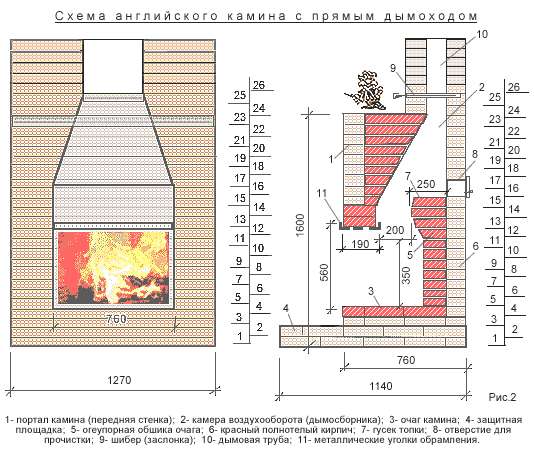

Для английского камина с прямым дымоходом вам потребуется: 250-300 шт. красного кирпича (без трубы и фундамента), 120 шт. огнеупорного кирпича, 7-8 ведер глины обыкновенной, 1-2 ведра глины огнеупорной, 12-14 ведер песка, 1 ведро цемента, 1 задвижка, 1 прочистка и 1 колосниковая решетка.

Пристенный камин с наклонным дымоходом .

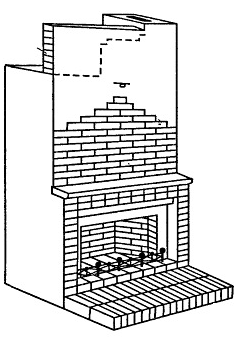

Пристенный камин с наклонным дымоходом (рис. 2 ) ставят около уже существующей кирпичной стены или перегородки. Если они деревянные, необходимо будет сделать несгораемую изоляцию – кирпичную стенку (в полкирпича) на всю высоту комнаты. Эту часть деревянной стены предварительно обивают жестью или кровельным железом, а потом еще закрывают слоем войлока, обильно смоченного в глиняном растворе. Кирпичную кладку армируют стальной проволокой, которую прибивают к стене гвоздями через каждые 2-3 ряда кирпичей.

изменения целевого назначения нежилого помещения

Рис. 2 Пристенный камин с наклонным дымоходом

Изоляционная стенка может повторять форму камина и дымохода, выходя за них в ту и другую стороны на 25-30 см.

Поскольку вся эта конструкция (изоляционная стенка плюс камин) тяжелая, придется делать фундамент. Его выкладывают из камней или боя кирпича с щебнем на цементно-песчаном растворе. Ниже отметки пола устраивают гидроизоляцию из двух слоев рубероида, а на отметке чистого пола делают цементно-песчаную стяжку.

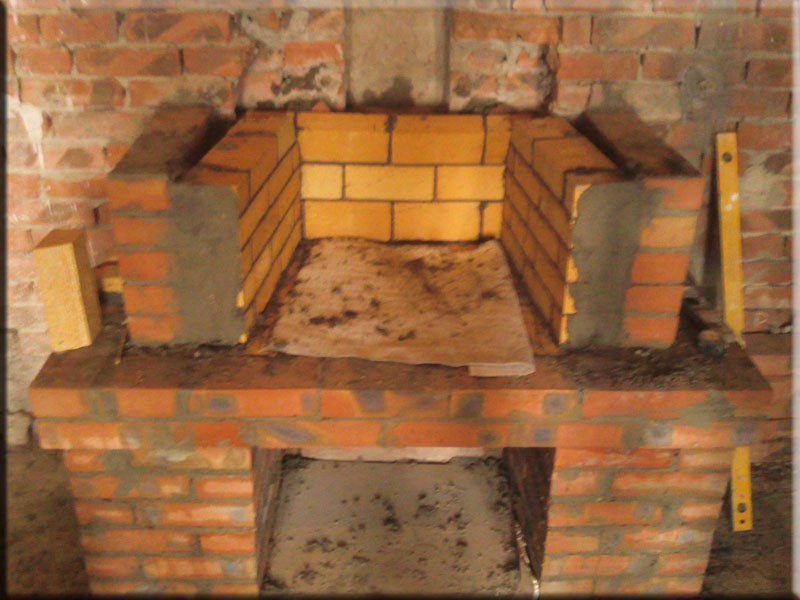

Далее выкладывают цоколь и площадку камина. Кирпич ставят «на ребро». Наружный ряд можно выложить желтым облицовочным кирпичом.

Потом возводят стенки топливника из огнеупорного или обыкновенного, хорошо обожженного красного кирпича.

Для работы потребуется: кирпич красный – 200 шт. (без трубы и фундамента) , кирпич огнеупорный – 60- 70 шт., глина обыкновенная – 3-5 ведер, глина огнеупорная – 1-2 ведра, песок – 6-10 ведер, цемент – 1 ведро, задвижка – 1 шт., прочистка – 1 шт., колосниковая решетка – 1 шт.

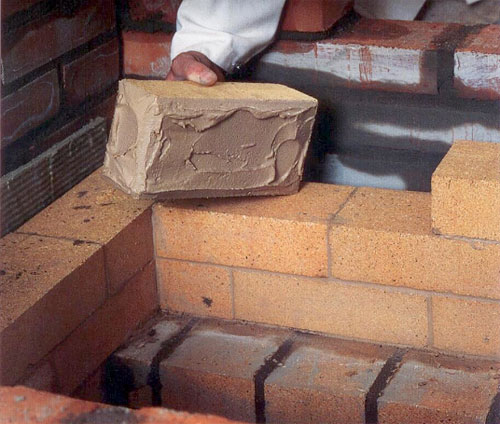

Если вы будете использовать половинки кирпича, то ориентируйте их сколотой частью в толщу кладки, но никак не в топливник или дымоход.

Не забывайте о перевязке швов и следите, чтобы раствор их заполнил полностью, иначе нарушится тяга и камин станет дымить.

Через каждые 2-3 ряда кладки внутренние поверхности затирайте мокрой тряпкой, а после завершения работы – еще раз пройдитесь по ним куском кирпича, снимая все неровности.

Камин, так же как и печь, сушат периодическими топками в течение нескольких часов.

Для открытого очага лучше всего подходят сухие березовые, осиновые и ольховые дрова. Особенно хороши осиновые чурки – они дают ровное белое пламя и не коптят. Для аромата можно подбросить в огонь две-три веточки вишни, яблони или можжевельника.

Дрова укладывают горкой с опорой на заднюю стенку топливника.

Перед тем как растопить камин, рекомендуем создать первоначальную тягу. Для этого сожгите в дымосборнике свернутую в жгут газету.

Несколько слов об оформлении камина.

Главное его украшение – огонь. Все другие элементы тут второстепенны, и поэтому их должно быть немного. Достаточно поставить на каминную доску небольшую керамическую вазочку, деревянную или металлическую статуэтку.

Своеобразным декоративным убранством считаются и каминные принадлежности – кочерга (шуровка), совок, метелка-кисточка, щипцы и вилка для дров, настенная или напольная подставка для этих инструментов, а также корзина для дров.

В принципе такие приспособления можно сделать в домашней мастерской. Основной материал – обрезки стали (полосовой сечением 24Х 4 мм и квадратной размером 20 X 20 мм), круглый пруток (диаметром 8-10 мм) и куски арматурной стали различных диаметров. Пусть вас не смущает, если металл поврежден коррозией – это даже интереснее (текстура готового изделия будет выглядеть как «старая»). Крепят детали с помощью шпилек или болтов с гайками.

Начинают работу с эскиза (чертежа) изделия или его отдельных элементов в натуральную величину. Когда все детали будут готовы в металле, изделие надо собрать и где требуется подправить. Затем всю конструкцию снова разбирают и чернят каждую деталь в отдельности.

Процесс чернения заключается в том, что раскаленные детали опускают в отработанное машинное масло. Нагревают их в газовой печи, котле, духовке, горелкой до появления свечения и сразу же окунают в емкость с маслом. Когда деталь остынет, ее вынимают, протирают и осматривают. Если она получилась коричневого, а не сизо-черного цвета, чернение повторяют.

Листовой материал чернят, нагревая его паяльной лампой или газовой горелкой, и тут же обрабатывают маслом с помощью кисти или тряпки, намотанной на палку.

Проект и расчет камина из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

• какой размер фундамента заливать под камин;
• высоту помещения;
• прочность высокого кирпичного сооружения;
• соблюдение мер противопожарной безопасности;
• внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

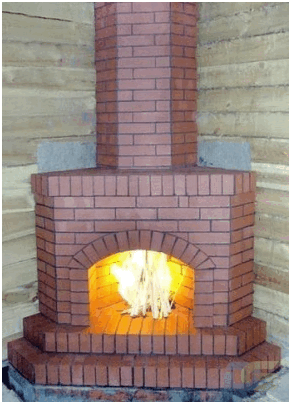

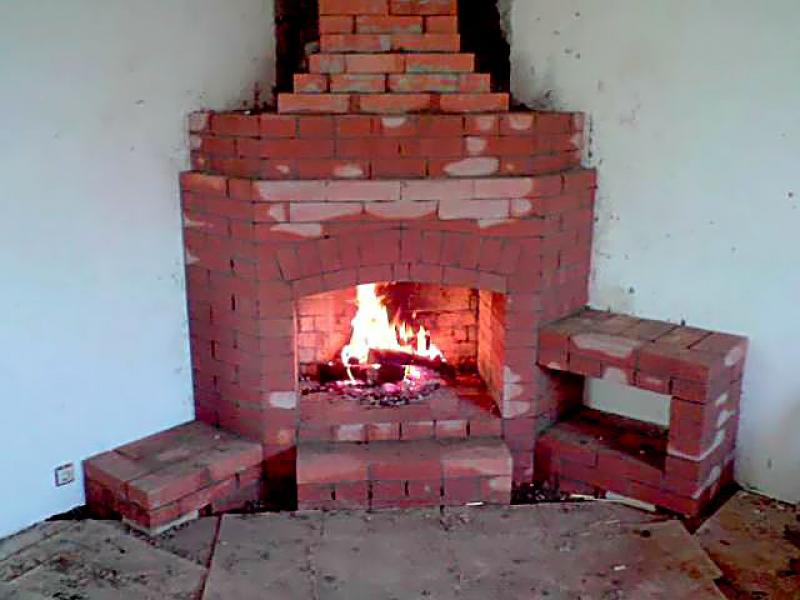

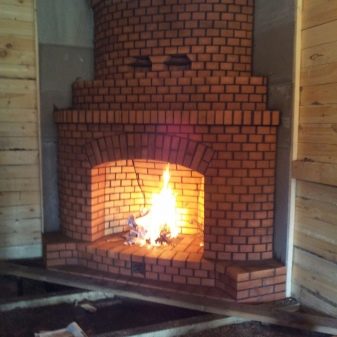

Угловой камин и его уникальность

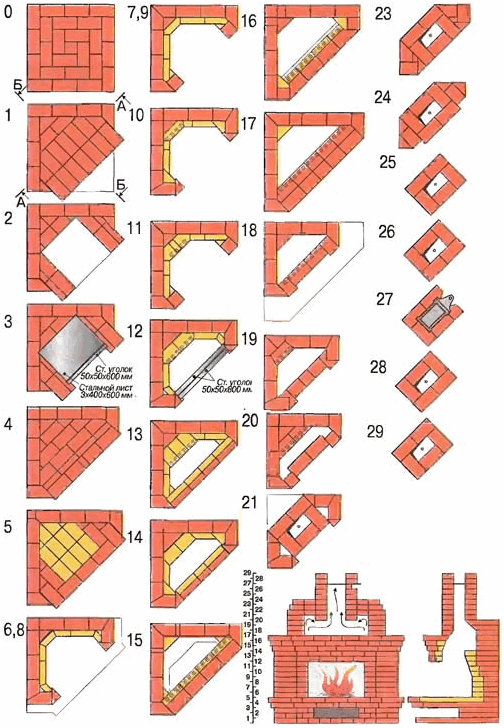

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м 2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

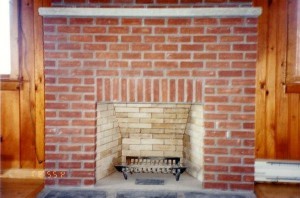

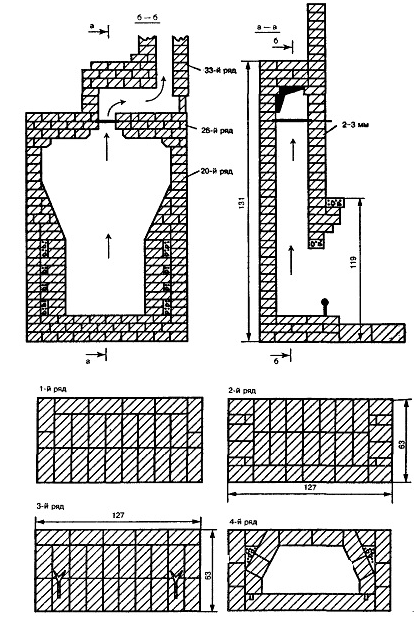

Схема прямоугольного камина и чертеж

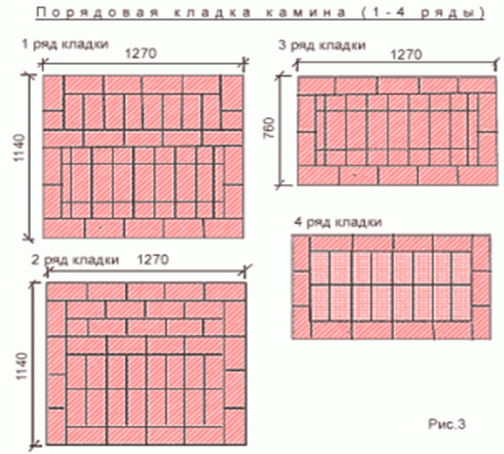

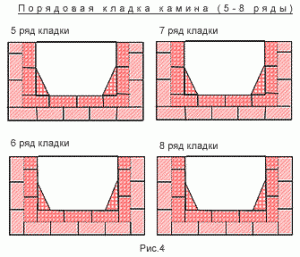

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

• Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

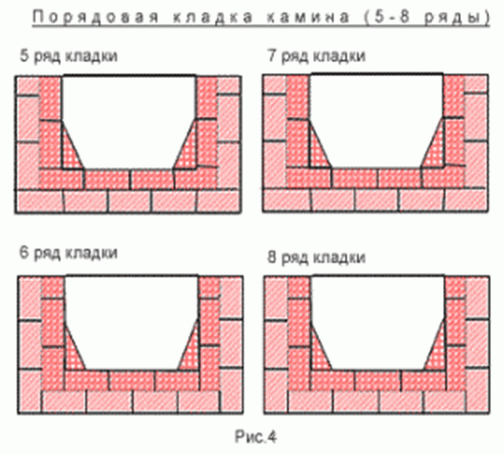

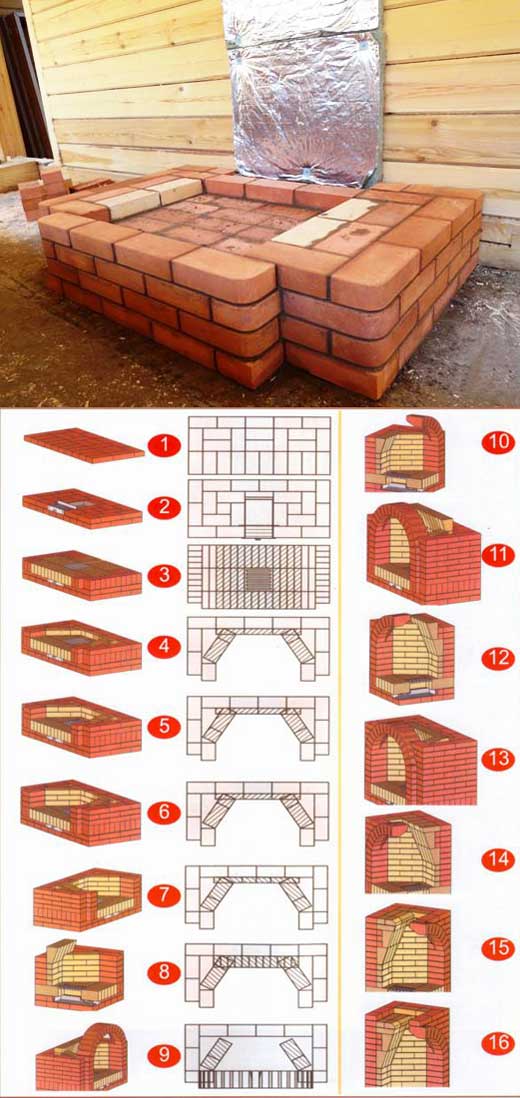

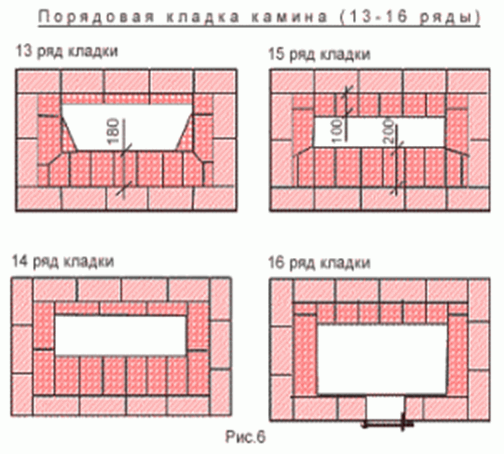

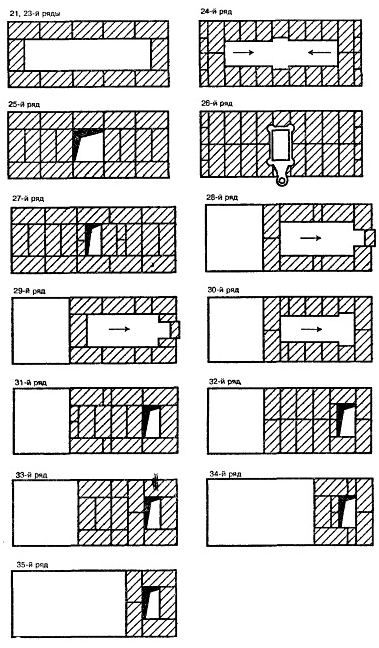

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.
Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

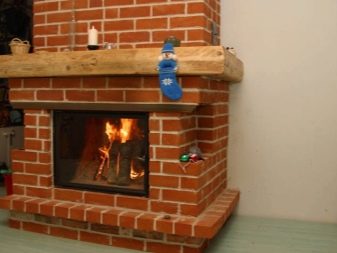

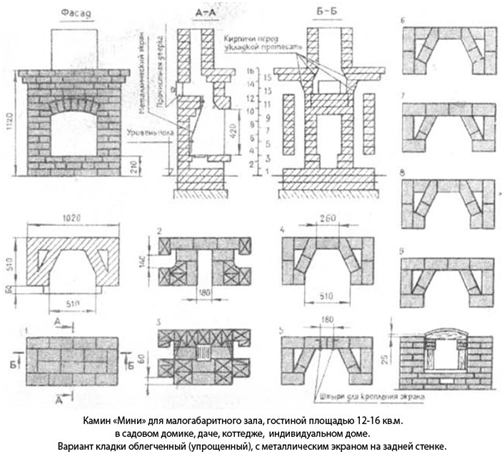

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м 2 . Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

• В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина – 0,12 м 3 ;
• песок – 0 , 3м 3 ;
• дверка прочистная – 1 штука;
• задвижка печная – 1 штука;
• колосниковая решетка – 1 штука;
• душники – 2 штуки;
• сталь листовая толщина – 3 мм и размером 0, 25 м 2 ;
• рубероид – 1,5 м 2 ;
• цемент – 15 килограмм.

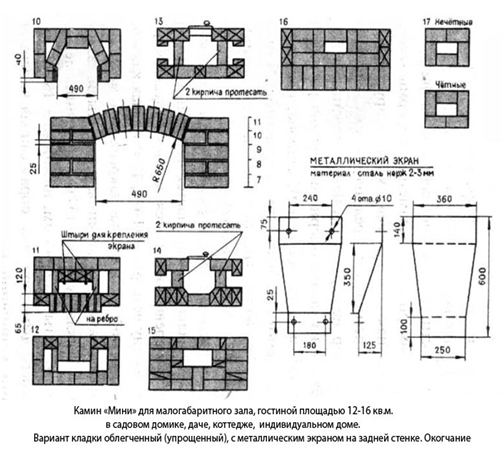

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

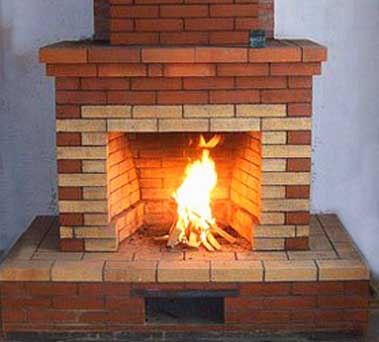

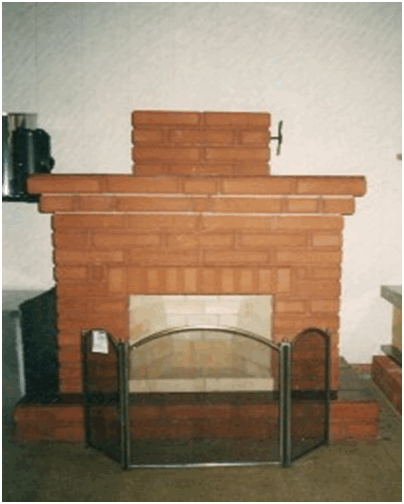

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

• выступающий зуб;
• открытая топка;
• задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Для его возведения вам потребуется:

• полнотелый керамический кирпич – 350 штук;
• шамотный кирпич – 125 штук;
• песчано-глиняный раствор – 215кг;
• раствор огнеупорный – 155кг.

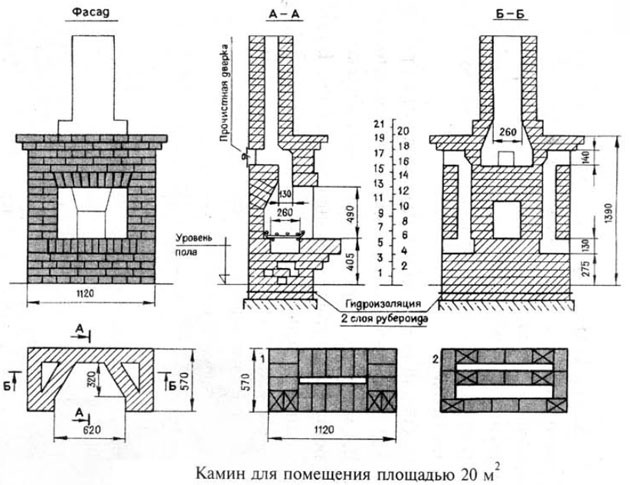

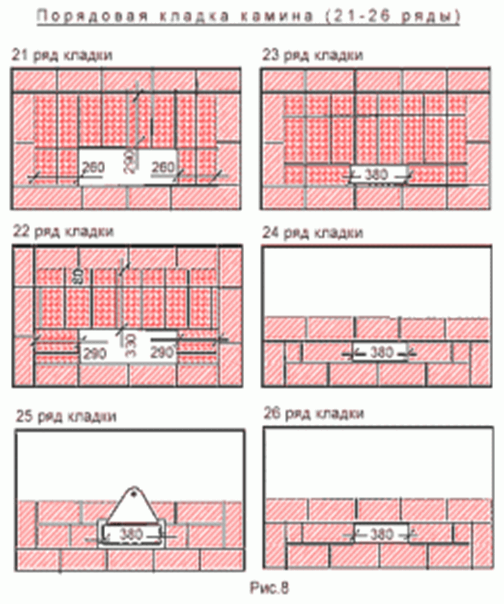

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м 3 общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

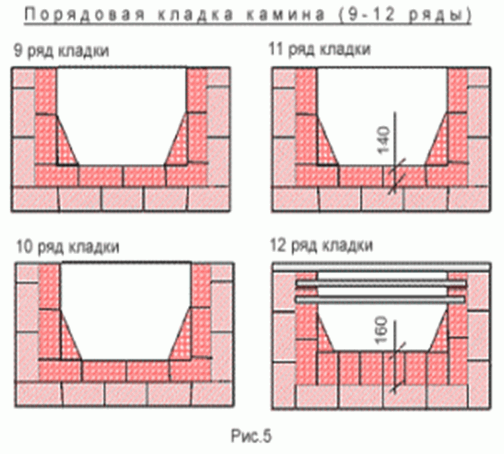

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

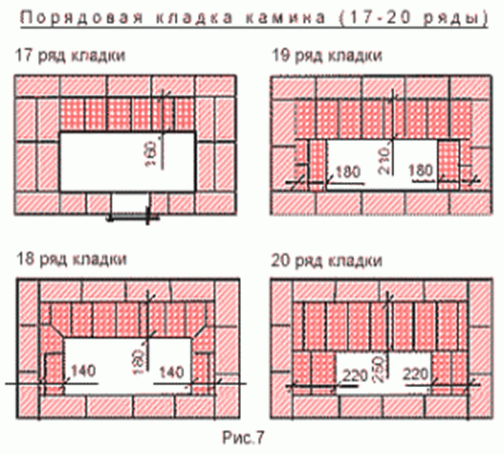

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

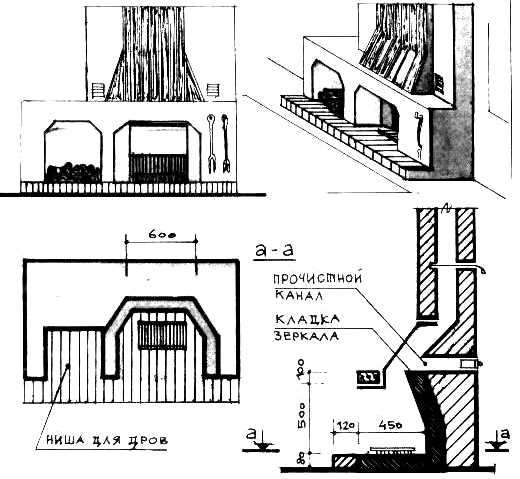

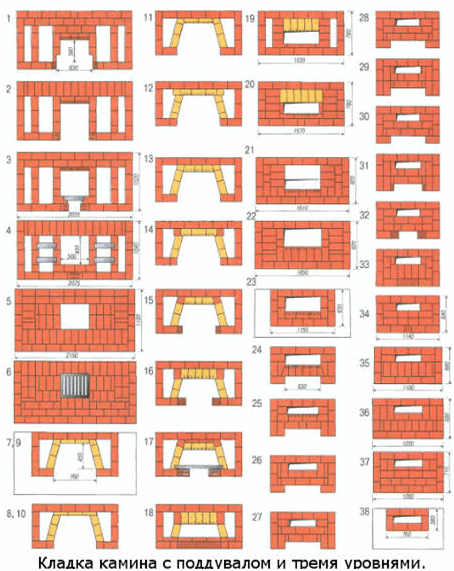

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

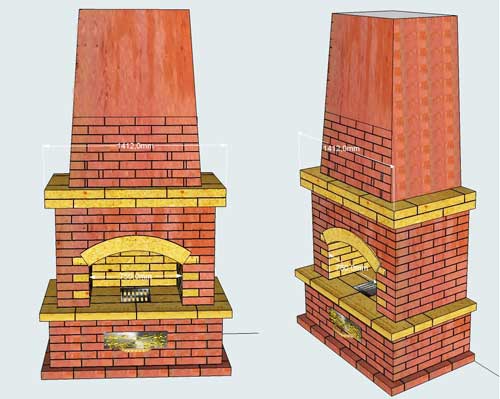

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

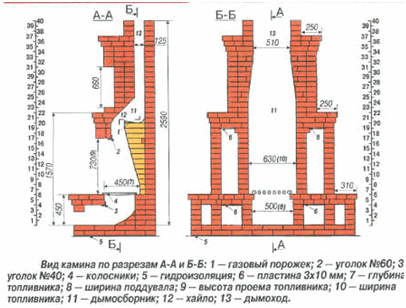

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

• керамический кирпич – 620шт;
• кирпич шамотный (огнеупорный) – 220 шт;
• решетка колосниковая 420х200мм – 2шт;
• задвижка дымовая 260х260 мм – 1шт;
• уголок стальной №40 – 150см;
• уголок стальной №60 – 100 см;
• стальная полоса 4х60 мм – 300 см;
• глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

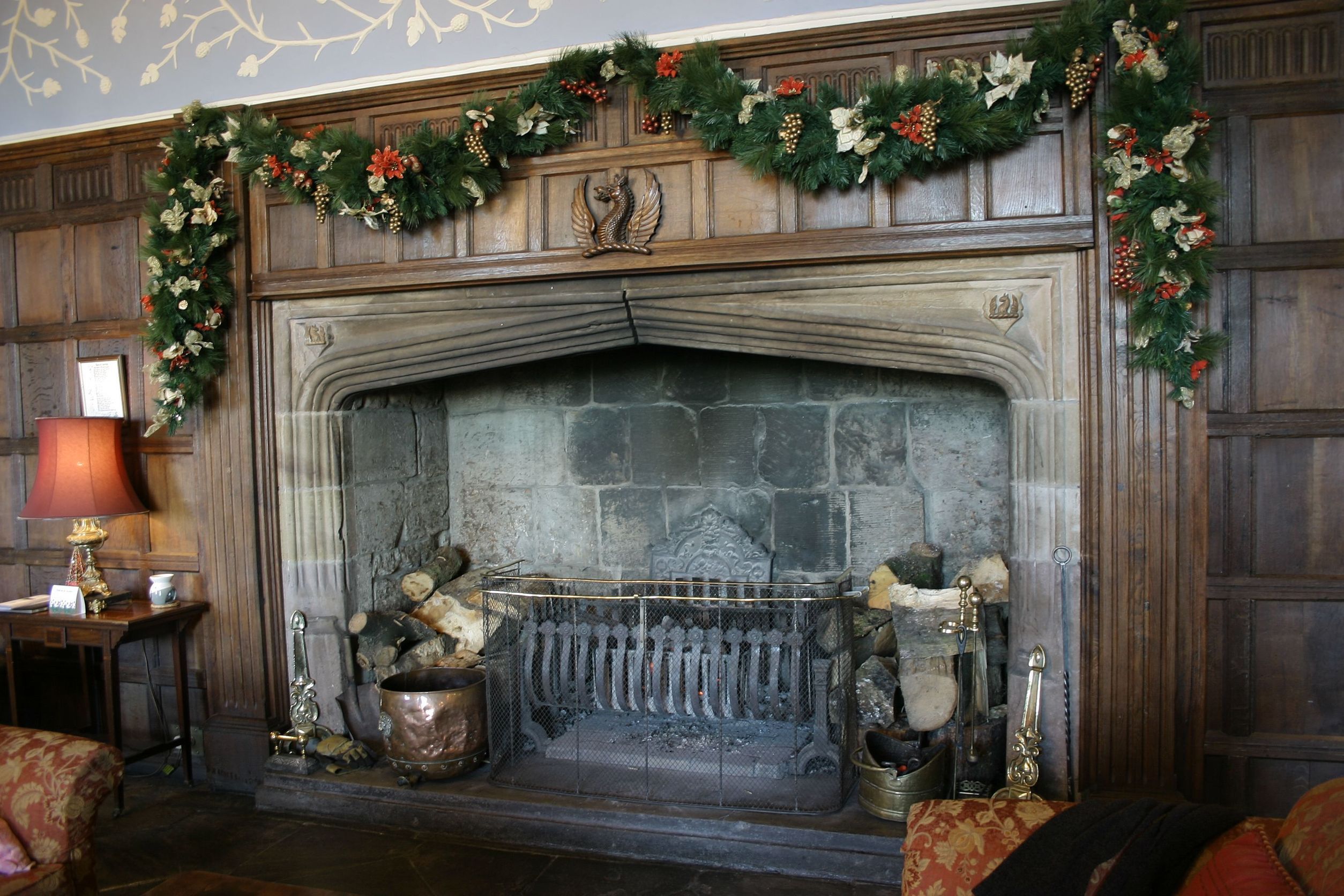

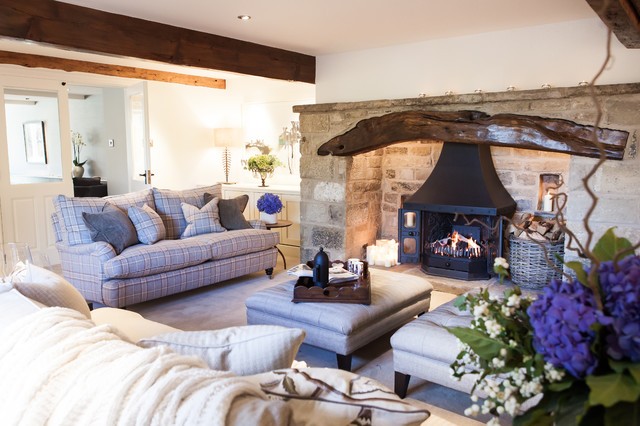

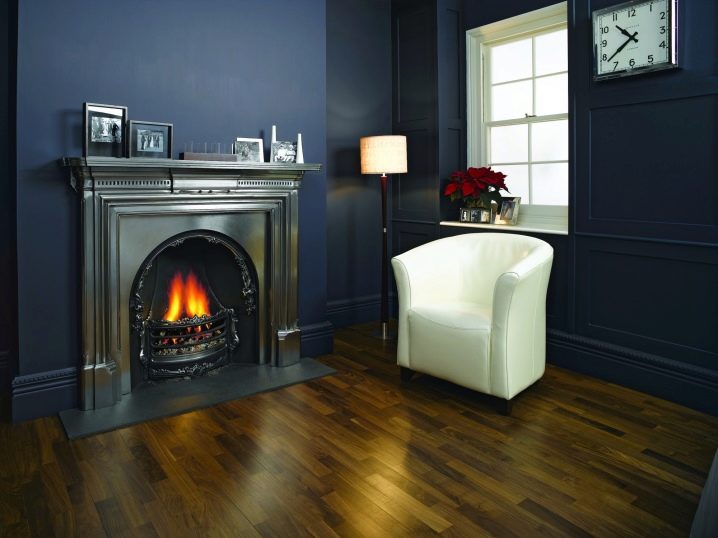

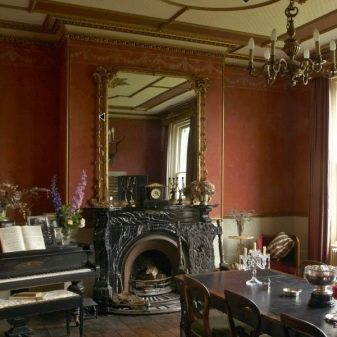

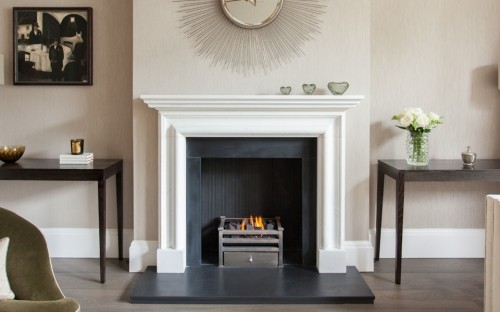

Английский камин

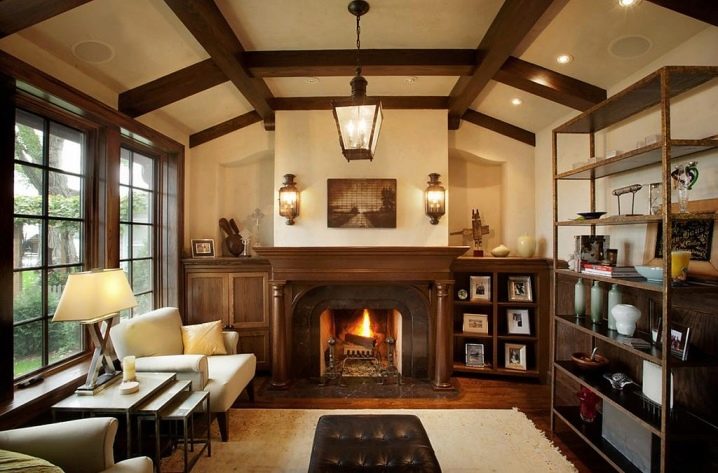

Уют и комфорт родом из Англии

Каменная печь – это удобство и комфорт. Она создает уют в доме. Не лишней конструкция будет в помещении даже при наличии дополнительного центрального отопления.

Камин становится неотъемлемой частью любого интерьера и прекрасно в него вписывается. Печь устанавливается как в частном доме, так и в квартире.

Первые печные конструкции появились в Англии. Несколько столетий назад камин служил не для обогрева, а в первую очередь показывал благосостояние его владельцев. Таким образом, можно было демонстрировать гостям уровень доходов и пондимать статус семьи.

Сегодня у камина скорее декоративная функция, в частных домах они служат для частичного обогрева помещения. В то же время у печной конструкции есть преимущества перед стандартной отопительной системой. Тепло от батарей, если не проведена соответствующая изоляция, частично уходит на улицу, а тепло от печи – остается в доме. Также огонь, горящий в камине, дает чувство гармонии, расслабляет после напряженного рабочего дня или семейных хлопот.

Как сделать самостоятельно

Прежде чем приступать к кладке камина, необходимо определиться с его размерами. Первое, от чего нужно отталкиваться – это размер помещения, где будет устанавливаться печная конструкция. Помните, что в доме обязательно должны быть условия для установки каминной вытяжки.

Для кладки печи вам понадобятся такие инструменты, как метр или рулетка, кельма, отвес, уровень, линейка-правило и молоток-кирка. Самым распространенным материалом, используемым для кладки, является глиняные кирпичи. Выбирайте для облицовки материал самого лучшего качества, подбирайте размер, который не будет отличаться от основных кирпичей. Цемент, глина и песок станут основными компонентами для приготовления раствора.

Фундамент, слой изоляции, огнеупорная глина, песок, цемент и многое другое – учтите, что такие материалы могут понадобиться при возведении конструкции.

Схема изготовления

Первым делом выройте котлован для камина – глубина около 50 сантиметров. Ширину ямы выбирайте на 10 сантиметров больше будущей печи. Конструкцию можно соорудить своими руками без привлечения специалистов.

Деревянная форма будущего английского камина, что будет наполнена бетоном, должна быть как минимум на 5 сантиметров ниже, нежели уровень покрытия помещения.

Для выкладки опалубки возьмите бутовые камни. Залейте их раствором в соотношении 3 к 1. Для наполнения используйте смесь песка и цемента. Выровняйте пол, покройте пленкой из полиэтилена. Прежде чем произойдет усадка, конструкция в таком состоянии должна простоять около недели.

Перекрытие выкладывается самостоятельно с использованием различных стилей. Здесь могут быть такие декорации, как деревянные, каменные, мраморные. Самые распространенные перемычки – это арочные. Если стиль арочный, то используются лучевые детали.

Для изготовления клинчатых перемычек, кирпичи кладутся на ребро, по опалубке желательно выровнять. В результате должны получиться швы в виде клина.

В случае арочного и лучевого стиля, выкладка перемычек происходит на саму опалубку. Прежде чем производить строительные работы, определитесь с тем, как будет закладываться перекрытие, так как переделать будет почти невозможно или достаточно проблематично.

Основные требования

Чтобы сделать, к примеру, открытый традиционный английский камин Stovax, нужно иметь специальную схему для порядовки, материалы и необходимые элементы для проведения строительных работ.

Ниже приведен ряд правил, которым желательно следовать при возведении камина.

1. В воде можно отмачивать исключительно красные кирпичи. Они не впитывают в себя воду из полученного раствора. От пыли жидкостью отмываются огнеупорные кирпичи.
2. Исключительно цельная сторона кирпича направляется к очагу в процессе кладки.
3. Перед укладкой каждого ряда, кладка разворачивается и высушивается без использования раствора. После того, как подогнали кирпич, делать на чистой поверхности с раствором.
4. В качестве топливника принято брать огнеупорный кирпич. Иногда для перекрытия топливника декорируется настил.
5. Дымоход конструируется отдельно. Печи, задействованные в отоплении должны быть изолированы друг от друга.
6. Для создания стильного камина и его украшения, применяется дубовая или сосновая доска-полка. Толщина варьируется в пределах от 40 до 60 миллиметров. Для тонировки подходит исключительно анилиновый краситель.
7. Колосниковая решетка не применяется для топки камина. Кладка выполняется при помощи расшивки швов. Снаружи штукатурка не должна быть.
8. Для уплотнения и примыкания дымосборки лучше брать глину или асбест, который предварительно был растворен в водоэмульсионной краске.
9. Стальные заслонки помогут повысить теплоотдачу. Для изготовления площадки перед порталом применяется облицовочный и огнеупорный кирпич. 50 сантиметров – это самая приемлемая ширина портала и минимум по 20 сантиметров по бокам английской печи.
10. Задвижка устанавливается выше канала для дыма.

Следите за тем, чтобы, если вы изготавливаете своими руками без помощи специалистов английский камин, кладка была прямой. Неточности могут погубить всю возведенную конструкцию.

Для отделки печи используются такие материалы как кирпич или лакированное дерево. С помощью специального цветного раствора можно расшить швы. Для оформления английского камина также рекомендуется использовать мраморные плиты, металл, железо, кирпич, деревянные наличники.

Камин прост в использовании, несмотря на то, что внешне конструкция выглядит сложной. Единственные трудности доставляет чистка печи, но достаточно процедуру проводить раз в год.

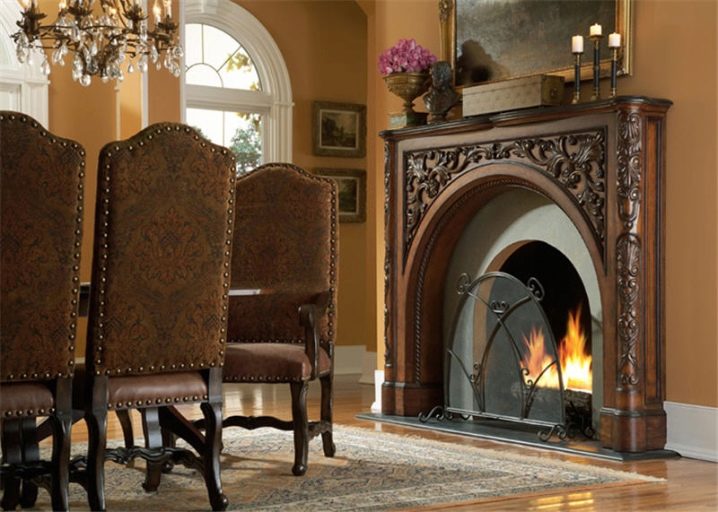

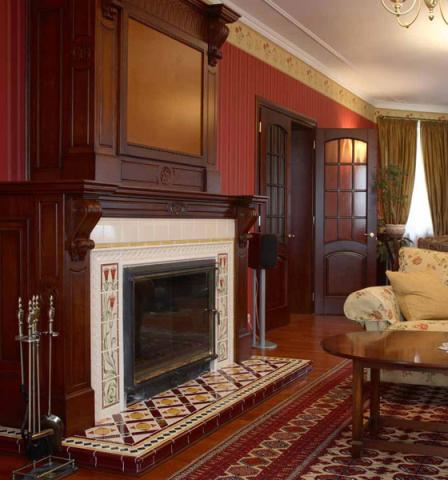

Английский камин своими руками: правила стиля и исполнения

17.04.2017
3615
Печник (Москва)

Среди множества всевозможных решений, оформлений и стилей, одним из самых популярных и при этом сложных в исполнении является именно английский. Для того чтобы сделать английский камин, необходимо понять, в чём именно заключается особенность данного направления, после чего успешно реализовать свой проект.

Особенности английского стиля

Камин по английски, имеет свои уникальные отличительные особенности и преимущества, подробней ознакомиться с которыми, вы можете в этой таблице:

Реализация и описание

Уникальность и неповторимость

Английские камины являются уникальными и неповторимыми по своему дизайну, внешнему иду и исполнению. Их форма напоминает вазу, которая сужается к верху на уровне дымохода. Такая форма и правильно подобранные отделочные материалы, позволят отопительной установке выгодно гармонировать и сочетаться с любым стилем, направлением и общим дизайном помещения.

Несколько способов размещения

Камины английские в зависимости от выбранной технологии и способа порядовки, могут размещаться как в углу, около стены, так и иметь стандартное прямое островное расположение. Это позволяет выполнить монтаж такой установки в любом по свое площади помещении, как в квартире (с электрическим очагом), так и в частном доме (с дровяным классическим).

Такой многофункциональный английский портал, при наличии чёткой и точной инструкции, можно сделать и своими руками. За счёт своей формы, такая конструкция имеет достаточно высокую мощность, быстро прогревается, удерживает и равномерно распределяет тепло по всем помещениям дома. При наличии электрического очага, функционал может стать ещё большим.

Доступность и бюджетность

Камин в английском стиле за счёт использования самых простых и в тоже время прочных, износостойких и экологичных материалов, имеет среднюю стоимость. При этом срок его эксплуатации и минимум затрат, в дальнейшем полностью окупает его установку. Сделать такую конструкцию можно и из более дорогих материалов. В данном случае, всё зависит от личных пожеланий и возможностей. Большие камины в английском стиле имеют более высокую стоимость и как правило устанавливаются в помещении, общая площадь которой составляет не менее 30- 40 квадратных метров.

Важно: если вы решили остановить свой выбор именно на такой установке, следует помнить о том, что тут важна не только облицовка и правильно подобранные материалы, но и порядовка.

Камин английский порядовка которого достаточно специфична и сложна в реализации, станет настоящим воплощением британской культуры.

Подробней о том, как выполнить кладку вы может узнать в этой статье или просмотрев фото уже готовых и реализованных примеров проектов.

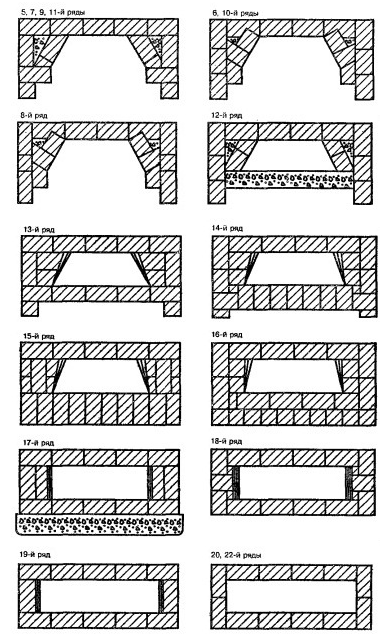

Выполнение порядовки

Английский камин своими руками, порядовка которого должна соответствовать определённым правилам имеет прямой дымоход и относится к конструкциям, имеющим одностороннее излучение.

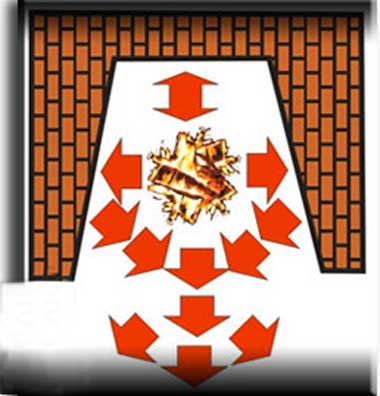

Топливник имеет форму трапеции в размере, тем самым образуется своеобразная зеркальная поверхность, что позволяет конструкции очень быстро и равномерно прогревать помещение.

Подготовительные работы

На первом этапе необходимо определиться с тем, какие размеры будут у очага. При этом учитывайте размер выбранного помещения и заранее определите наиболее подходящее место с хорошим углом обзора.

Совет: если у вас нет достаточно опыта и знаний в выполнении кладки, рекомендуется использовать уже готовые схемы каминов, найти которые можно просмотрев видео в этой статье.

После составление подробной схемы, необходимо купить и подготовить следующие инструменты:

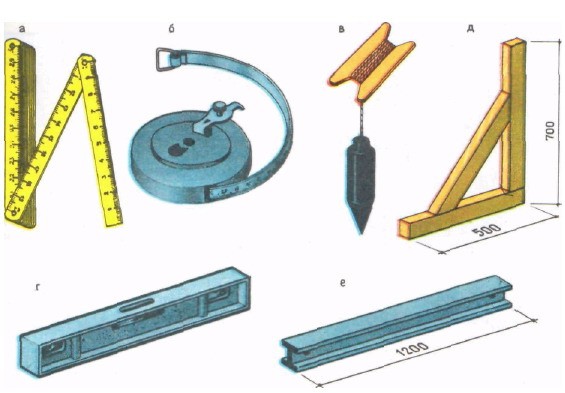

• Строительный уровень с отвесом;
• Линейка и метр;
• Молоток и кельма.

Выбор необходимых материалов

Кладка английского камина достаточно непростая и специфичная, поэтому перед тем как приступить к работе, внимательно ознакомьтесь с материалами и элементами конструкции, которые необходимо подготовить:

1. Залитие фундамента;
2. Изолирующий материал и поддувало;
3. Кованая решётка с задвижкой;
4. Металлические уголки размером 50 на 50 миллиметров;
5. Керамический кирпич- около 300- 350 штук;
6. Цементный раствор- около 8 килограмм;
7. Песок;
8. Задвижка для дымохода;
9. Кирпичи для трубы. На один квадратный метр, понадобится порядка 80 штук;
10. Два комплекта глины (простой и огнеупорной).

Подготовка фундамента

Для того чтобы выложить камин английский классический, в первую очередь необходимо подготовить фундамент:

1. Необходимо вырыть яму, размер которой должен составлять ровно 50 сантиметров в глубину. Ширина должна быть больше на 10 сантиметров, нежели сама будущая конструкция;
2. Выставляем опалубку- она должна иметь высоту не менее чем на 5 сантиметров выше самого напольного покрытия;
3. Для выполнения опалубки необходимо использовать исключительно бутовые камни и специальный густой цементный раствор. Соотношение песка и цемента, должно составлять 3:1;
4. После чего заготовленный фундамент необходимо герметично накрыть специальной плёнкой и оставить до полного высыхания на 7- 10 дней. Это необходимо для окончательной усадки.

Установка перекрытия

Перед тем как сделать камин прямой английский, необходимо установить перекрытие:

• Кладка до нижнего уровня топочной камеры, может проводиться в любом стиле, в зависимости от необходимой формы и размеров будущей установки;
• Клинчатые перемычки необходимо устанавливать по следующей схеме. Кирпичи укладываются на одно ребро и выравниваются согласно сделанной опалубке;
• Если вы хотите предать конструкции арочную или лучевую форму, перемычки необходимо выкладывать исключительно на опалубку.

Совет: если для вас в первую очередь важна доступная цена, выбирайте более простые схемы реализации для небольшой установки.

Выполнение порядовки

Для того чтобы правильно и быстро выполнить порядовку, рекомендуем обратить внимание на следующие пункты:

• Красный кирпич необходимо предварительно отмачивать в воде. Это нужно для того, чтобы убрать с их поверхности всю грязь и пыль, а также проверить целостность и убедиться в отсутствии повреждений. Использовать битые или треснувшие кирпичи, категорически запрещается;
• Около очага укладываются исключительно целые кирпичи одного размера;
• Перед тем как уложить очередной ряд, необходимо выполнить предварительную сухую выкладку;
• Для выполнения кладки в зоне топливника, используйте исключительно огнеупорные кирпичи. Возможна дополнительная установка в виде специального декоративного настила;
• Конструкция дымохода для такой каминной установки, должна собираться обособленно;
• Полки и любые другие декоративные вставки, должны изготавливаться исключительно натуральных и природных материалов, таких как дерево;
• Топочная камера не оборудуется колосником;
• Произведите расшивку швов, без применения штукатурки;
• Выполните уплотнения из глиняного раствора в зоне дымосборника;
• Заслонки из стали, позволяют повысить теплоотдачу конструкции;
• Задвижка устанавливается немного выше уровня дымового канала;
• В устье канала дымохода нужно выполнить отверстие, через которое в последующем будет осуществляться прочистка отопительной установки;
• Особое внимание необходимо уделить пространству около камина. Его необходимо герметизировать специальными жаростойкими материалами. Это может быть как кирпич, так и лист оцинкованной стали.

osnovaremonta.ru Кладка печей своими руками! Средний английский камин

Возможно не всем известно что английский камин являеться прородителем всех современых каминов. К его особеностям причисляют в наличие каминного зуба, открытую топку, обратная стенка очага производиться в виде наклоного излома, что несколько усложняет общий процесс кладки, перед английским камином выкладываеться противопожарная разделка из кирпича уложенного на ребро. Если обозначить особенность английских каминов в одной фразе то это будет звучать как классический кирпичный камин открытого типа.

Внутрення часть камина(очаг,топка) выполняеться из огнеупорного кирпича на глиняный раствор с добавлением просеяной шамотной крошки. Внешняя часть камина выкладываеться из керамического полнотелого кирпича и производиться расшифка швов.

Схема и элементы английского камина

Представленная схема являеться актуальной для большинства моделей английских каминов в том числе и к среднему 3х5 кирпичей в основании.

В целом схема английскова камина достаточна сложня для исполнителей, но это окупаеться стабильной тягой и повышенной теплоемкостью.

Порядовая схема английского камина 5х3 кирпича

Для кладки камина нам потребуеться:

1. Кирпич керамический полнотелый-300 штук;
2. Кирпич огнеупорный полнотелый-120 штук;
3. Глиняно-песчаный раствор-200кг;
4. Огнеупорный раствор-150 кг;

Ниже представлены подробные чертежи камина 5х3 кирпича.

Первые 4 ряда выкладываються из керамического кирпича при этом на них чаще всего используют отбракованые после сортировки партии кирпича.

Как видно из порядовки у камина отсутствует поддувало и колоссниковая решетка, но это возможно только при наличии достаточно большого обьема комнаты(не менее 70 кубических метров) и постпающего в него воздуха. Если комната маленькая и герметичная необходим установить воздуховод с улицы в топку.

Для перекрытия топки на 12 ряду устанавливаються стальной уголок и 2 полосы.

В конструкции камина на 16 ряду предусмотрена прочистная дверца установленя с задней стороны, что ограничивает размещение камина либо без прилигания к несущей стене, либо в ктрпичном простенке при котором задняя часть камина будет отапливать вторую комнату.

Для того чтобы керамический кирпич моментально не вытягивал из растора воду рекомендуеться его заранее отмачивать, недопустимо отмачивание огнеупорного кирпича возможно лиш обтирание его сырой тряпкой для снятия пыл.

После завершения необходимо в течении 2-3 недель вести активную просушку камина, и только после этого выходить на максимальную можность топки камина. На последок хочу сказать что если ваша цель не столько красота сколько экономное отопление и готовка пищи возможно вам будут более полезны схемы 20 кирпичных печей и порядовки 7 кухонных плит .

Английский камин своими руками: пошаговая инструкция — схема +Видео и устройство в гостинной

Кирпичные печи и камины весьма популярны в самых разных странах. Это довольно удобное и неприхотливое устройство, которое можно использовать даже при наличии центрального отопления, в качестве источника добавочного тепла.

Конструкция его невероятно проста и удобна, поэтому любому человеку, имеющему хотя бы небольшие строительные навыки, под силу сделать кладку самостоятельно. Английский камин выглядит довольно элегантно и прекрасно вписывается в любой интерьер: и в квартире, и на даче.

По сравнению с печью, КПД камина много меньше, и составляет всего лишь 15-20 процентов. Но какое удовольствие сидеть возле открытого огня, созерцая пляшущие языки огня. Камин обладает дополнительной полезной особенностью: благодаря большому количеству воздуха, прогоняемому сквозь топку, он замечательно вентилирует помещение.

В комнате с этим английским очагом никогда не будет запаха застоявшегося, затхлого воздуха; ей не страшна сырость и плесень в доме. При выборе подходящего места для размещения следует учитывать, что он не благоволит сквознякам.

Из каких элементов состоит английский камин?

Основание портала и самого очага должно быть сделано в форме площадки. Она выкладывается из качественного красного кирпича или из особого огнеупорного, поставленного на ребро. Для связки используют цементный раствор, содержащий просеянный мелкий асбест. Площадка выходит вперед портала на полметра, а по бокам от него на 0,3 метра. Швы имеют толщину 0,5-0,8 см.

Очаг должен иметь глубину 0,41-0,51 м. Для увеличения процесса теплоотдачи боковые стенки устройства должны иметь наклон от 45 д 60° к задней поверхности.

Последняя выкладывается вертикально на расстояние 0,36 м от пола, а далее с изломом, образующим наклонное зеркало. Нередко для усиления эффекта конвекции от горящего пламени, его отделывают отполированными листами стали.

Этот излом на 15-20 см должен возвышаться над порталом, завершаясь вьюшкой. Ее сечение больше, чем таковое дымохода, в 1,3 раза. Затем следует дымосборник. В нем при чистке дымохода будет скапливаться сажа. Через специальную прочистку в боковой или задней стенки печи ее убирают. В дымосборнике, в верхней его части, необходимо поставить шибер или поворотную заслонку.

Каковы требования к его устройству?

Для качественной работы камина должно быть выдержано соотношение между сечением дымохода (поперечным) и проемом портала, которое равняется 1 к 8 или 1 к 9 для неоштукатуренных отопительных систем, и 1 к 12 или 1 к 10 для оштукатуренных.

Между тем, размеры портала должны иметь отношение к общей площади нагреваемой комнаты как 1 к 50.

Портал не должен иметь высоту более чем в два раза больше глубины очага.

Процесс оштукатуривания внутренних поверхностей дымосборника и очага чрезвычайно трудоемкий, но с его помощью весьма заметно улучшается тяга и усиливается отдача тепла. Также для усиления теплоотдачи по бокам очага, в корпусе самого камина, устроены специальные камеры. Комнатный воздух в их полостях нагревается, и выводится через верхние отдушины в помещение. Тем самым он освобождает место для новых порций, затягиваемых через нижние отдушины. Перемычка портала обычно выполняется из кирпича или железобетона.

Камин в английском стиле: нужен ли фундамент?

Это определяется индивидуально, для каждого отдельного случая, и зависит от веса кладки и конструкции пола, для каркасного дома зачастую делают отдельный фундамент под камин.. В общем и целом должны выполняться все правила технологии возведения печей.

Для изготовления камина по-английски со стандартным прямым дымоходом нужно приготовить:

1. красного кирпича примерно 300 штук (или немного меньше),
2. кирпича огнеупорного около 120 штук,
3. глины простой 7 или 8 ведер,
4. особой глины огнеупорной около 2 ведер,
5. песка приблизительно 14 ведер,
6. цемента ведро,
7. одна решетка колосниковая,
8. одна задвижка и одна прочистка.

Камин пристенный своими руками

Такой камин, имеющий расположенный под наклоном дымоход, размещается возле уже существующей перегородки или основательной кирпичной стены.

Если они выполнены из дерева, им требуется надежная несгораемая изоляция – стена из кирпича, имеющая высоту до самого потолка помещения.

Сначала дерево обивается кровельным железом или жестью, затем покрывается войлочным слоем, пропитанным раствором глины. Кладку из кирпича желательно армировать жесткой стальной проволокой, крепящейся к стене большими гвоздями, каждые 2-3 ряда кирпича.

Печь вместе со стенкой представляет собой довольно тяжелую конструкцию, под которую необходим фундамент. Для его изготовления потребуется кирпичный бой или камни, для их укладки цементный раствор. Несколько ниже уровня пола выстилают двойной слой рубероида в качестве гидроизоляции. Цементно-песочная стяжка делается на отметке чистого пола.

Затем делается цоколь, обустраивается каминная площадка поставленным на ребро кирпичом. Для наружного ряда можно использовать облицовочный кирпич желтого цвета. Для стен топливника нужен или красный кирпич, хорошо обожженный, или специальный огнеупорный.

Для изготовления пристенной английской печи камина потребуется приготовить:

• обычный красный кирпич 200 штук;
• огнеупорный кирпич 70 шт;
• простая глина от трех до пяти ведер;
• огнеупорная глина от одного до двух ведер;
• 6-10 ведер песка;
• ведро цемента;
• колосник;
• задвижка;
• прочистка.

Если в работе используется колотый кирпич, то сколотой стороной он должен лежать в сторону кладки, но не в дымоход или топливник. Швы должны быть тщательно заполнены раствором, в противном случае камин может начать дымить из-за нарушения тяги. В процессе кладки порядовки необходимо затирать внутренние поверхности мокрой тряпкой, каждые очередные 2-3 ряда. По окончанию работы нужно снять все неровности, пройдясь по поверхности куском кирпича. Готовый камин должен быть просушен, для чего ему требуются периодические топки, по несколько часов.

Для открытого камина в английском интерьере лучше всего подойдут хорошо высушенные ольховые, березовые и осиновые дрова. Последние особенно хороши: они горят чистым ровным пламенем белого цвета, без копоти. Чтобы в комнате был приятный аромат, в огонь бросают несколько яблоневых, вишневых или можжевеловых веток, так делали пару веков назад во Франции. Дрова складываются аккуратным штабелем или горкой, которая опирается на топливник сзади.

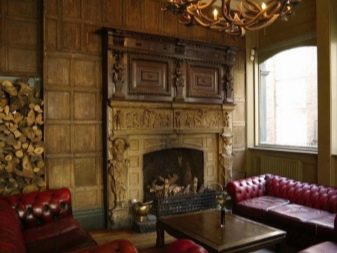

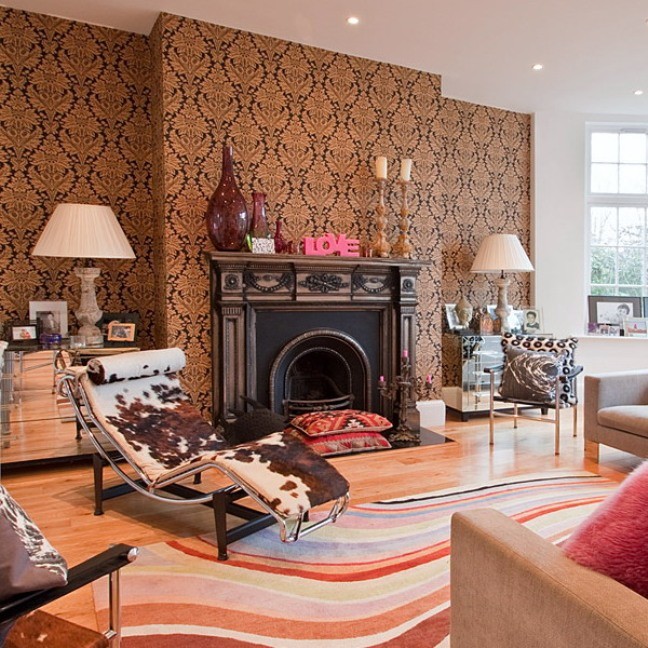

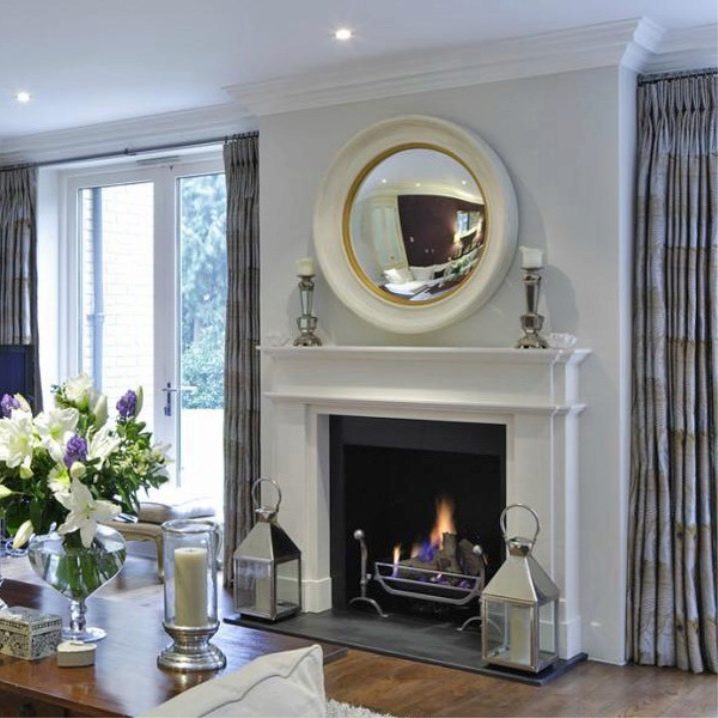

Гостиная в английском стиле: оформление камина

Главным украшением любого очага, несомненно, является сам огонь. Остальные элементы здесь вторичны, поэтому желательно, чтобы их было по минимуму. Достойным украшением для каминной доски станет изящная керамическая ваза, статуэтка из металла или дерева.

Замечательным тематическим украшением печи являются кованые каминные принадлежности – шипцы, вилка, совок, кочерга, подставка для них, а также оригинальная плетеная дровяная корзина. Интересные приспособления такого назначения при определенных навыках и старании можно изготовить самостоятельно.

Для этого потребуются толстый круглый пруток, обрезки полосовой стали, арматура различного диаметра. Даже если металл (ваших заготовок) довольно сильно поврежден и имеет явные следы коррозии, это может сослужить хорошую службу.

Готовое изделие будет смотреться изысканно старым. Детали скрепляются болтами с галками или посредством шпилек.

Необходимым и важным элементом работы является рисунок будущих изделий, выполненный в полноразмерную величину. После того, как все детали будут воплощены в металле, изделие собирается и, при необходимости, подправляется. Затем конструкция разбирается на составляющие, и каждая отдельная деталь подвергается чернению. Оно происходит следующим образом.

Детали поочередно раскаляют, как следует, потом окунают в отработанное масло. Греют газовой горелкой или просто в котле, газовой печи, духовке, до появления свечения, и сразу опускают в емкость с маслом. После остывания элемент достают, насухо вытирают и осматривают. Если изделие не почернело, а сделалось коричневым, процесс повторяют. Для чернения листового металла изделия из него греют горелкой или лампой, и подвергают масляной обработке с помощью кисти или тряпки на палке.

Англия подарила нам комфорт и уют с помощью своих каминов

С каменной печью чувствуешь себя удобно и комфортно. Дом наполняется уютом и теплом. Даже, если есть стационарное отопление, она не будет лишней в вашем жилом помещении.

1. Элементы, составляющие английский камин
2. Параметры устройства камина
3. Как оформить камин

Камин прекрасно дополнит и хорошо впишется в интерьер вашего жилья. Печь можно поставить как в отдельном доме, так и в квартире. Англия первой начала изобретать различные конструкции печей. Несколько веков назад камин предназначался не так для обогрева, как для того, чтобы показать уровень благосостояния и положения в обществе. Не многие могли позволить себе такое приятное удовольствие.

В наше время камин скорее предназначен для украшения интерьера дома или квартиры. В частных домах они используются для неполного обогрева. Однако у печи есть некоторые превосходства перед стандартным отоплением. При обогреве батареями, тепло частично уходит, если нет хорошей изоляции, а тепло, которое идет от печи, остается дома. Сидя у камина, можно получать большое наслаждение, читая книгу или наблюдая за горящим огнем. Это расслабляет после трудового дня, успокаивает и дает положительные эмоции.

Элементы, составляющие английский камин

Основа камина и очага делается в виде площадки. Она изготавливается из красного кирпича, желательно качественного или из огнеупорного кирпича, который предназначен именно для такого вида построек. Его нужно ставить на ребро. Раствор замешивают из цемента и измельченного асбеста. Площадка должна выступать впереди камина на 0.5 м, а по бокам на 0.3 метра. Толщина швов должна быть 0,5 – 0,8 см.

Глубина очага должна быть 0,41 – 0,51 метра. Для того, чтобы теплоотдача была больше, стенки очага должны располагаться под наклоном от 450-600 , относительно задней плоскости.

Заднюю стенку нужно выкладывать вертикально па 0,36 метра выше от пола, а далее идет излом, который образует наклон. Для того, чтобы эффект теплообмена был больше от пламени, для изготовления излома можно применить листы отшлифованной стали. Излом должен воз вышаться над порталом на 15 – 20 см и завершиться вьюшкой. Необходимо, чтобы диаметр вьюшки был больше диаметра дымохода в 1,3 раза. Потом идет дымосборник. При периодической чистке дымохода в дымосборнике будет оседать сажа. Через окошечки, встроенные в боковую и заднюю стенки убирается сажа. В верхней части дымосборника ставится заслонка.

Параметры устройства камина.

Для того, чтобы камин работал результативно и бесперебойно, обязательно нужно придерживаться соотношения между диаметром дымохода и отверстием портала. Это 1 к 9 для неоштукатуренных стен системы и 1 к 12 для оштукатуренных. Учтите, что соотношение параметра портала к обогреваемой площади должно быть как 1 к 50. Высота портала должна быть в два раза больше, чем углубление очага, не более.

Стенки дымосборника и очага следует оштукатурить. Это сделать сложно, но стоит того. Тяга и теплообмен будут намного лучше. Для усиления отдачи тепла по боковым стенкам очага, в корпусе камина, встроены камеры. Воздух из комнаты попадает в эти полости, нагревается и поднимается вверх, затем выходит через отдушины обратно в комнату. Так происходит процесс обогрева помещения. Перемычка камина обычно изготавливается из кирпича, можно из железобетона.

Как оформить камин

Огонь, конечно, является самым главным украшением камина. Не нужно использовать большое количество различных предметов. Достаточно на каминную доску , поставить оригинальную вазу из керамики. Хорошо будет смотреться статуэтка из дерева или металла. Прекрасным, тематическим украшением печи будут кованые принадлежности – кочерга, совок вилка, щипцы, а также подставка для них. Плетеная корзина с дровами дополнит общий вид. Интересные атрибуты для камина, при определенном умении и старании, можно сделать своими руками. Для этого используются куски арматуры разного диаметра, полоски стали, толстый прут и различные другие изделия из металла. Несмотря на то,что металл для ваших заготовок возможно будет старым, поврежденным коррозией, с различными изъянами, изделие в готовом виде будет иметь изысканный вид, под старину. Скрепить детали можно при помощи болтов с галками или же использовать шпильки.

Перед началом работы по изготовлению инвентаря нужно набросать рисунок будущих изделий в полную величину. Это облегчит и ускорит вашу работу. Когда детали будут готовы в соответствии с рисунком, их можно собрать, если нужно отрегулировать. После этого конструкцию необходимо разобрать и каждую деталь обработать чернением. Это делается так.

Детали хорошо раскалить, затем окунуть в отработанное масло. Разогревать газовой горелкой, можно в духовке, газовой печи или просто в котле до появления красноты. Затем снова опустить в посудину с маслом. После того как деталь остынет, ее достают и тщательно вытирают досуха. Если деталь стала коричневой, а не черной, процесс чернения требуется повторить. Детали из листового металла разогревают при помощи паяльной лампы или горелки и обрабатывают маслом, используя для этого кисть или сделать квач, предварительно намотав тряпку на палку.
