Лестница утиный шаг своими руками: пошаговая инструкция

Лестница утиный шаг – экономим пространство

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При строительстве модульных или небольших каменных домов часто возникает проблема, заключающаяся в недостатке свободной площади. При этом, если внутри комнаты недостаточно места для обустройства лестницы на второй этаж, приходиться заняться поиском альтернативных решений.

В качестве такого решения может выступить лестница, которую называют «гусиный шаг». Конструкции этого типа смотрятся очень аккуратно и могут стать прекрасным дополнением дизайна комнаты. Такое название лестница получила по нескольким причинам – из-за специфичной формы ступенек и потому, что движения человека, поднимающегося или спускающегося по ней, напоминают походку гуся и утки.

Такая конструкция известна еще с десятого века. Её устанавливали в башнях и других зданиях с узкими подъемами. Чаще всего эти лестницы встречаются в старых церквях и монастырях.

Конструктивные особенности

Главное отличие этого типа лестницы от всех прочих — это ее конструкция. Ступени, которые в ней используются, имеют ассиметричную форму. То есть, половина ступени имеет одну ширину, а вторая – другую. Эта особенность несколько затрудняет движение по ней, что ограничивает ее использование в домах, где проживают люди преклонного возраста. Кроме того, поднятья по такой лестнице без помощи перил довольно сложно.

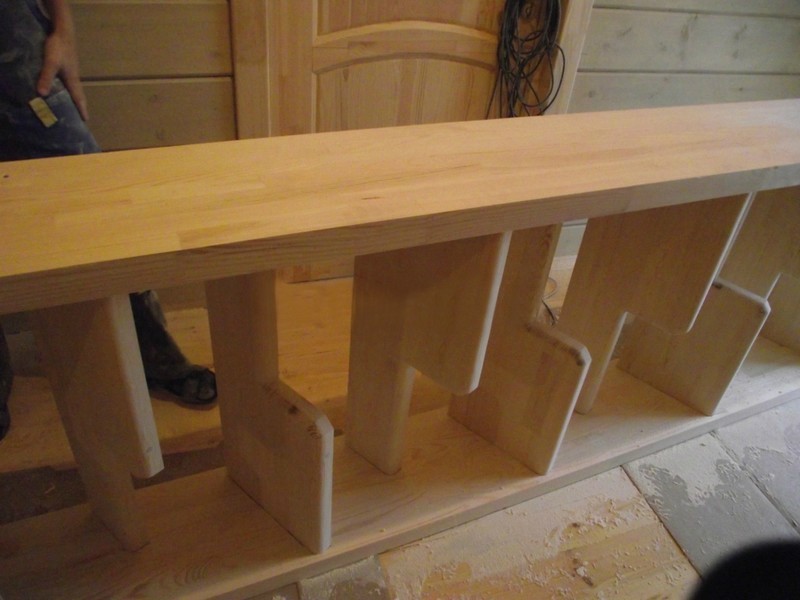

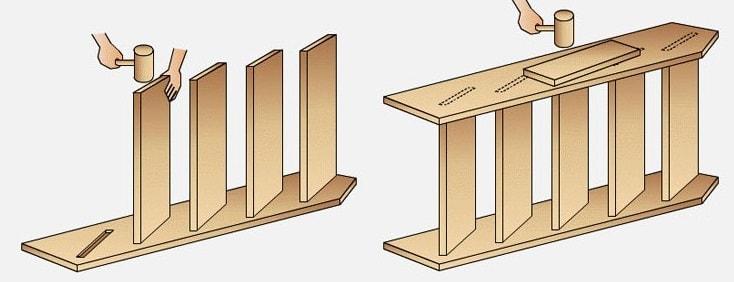

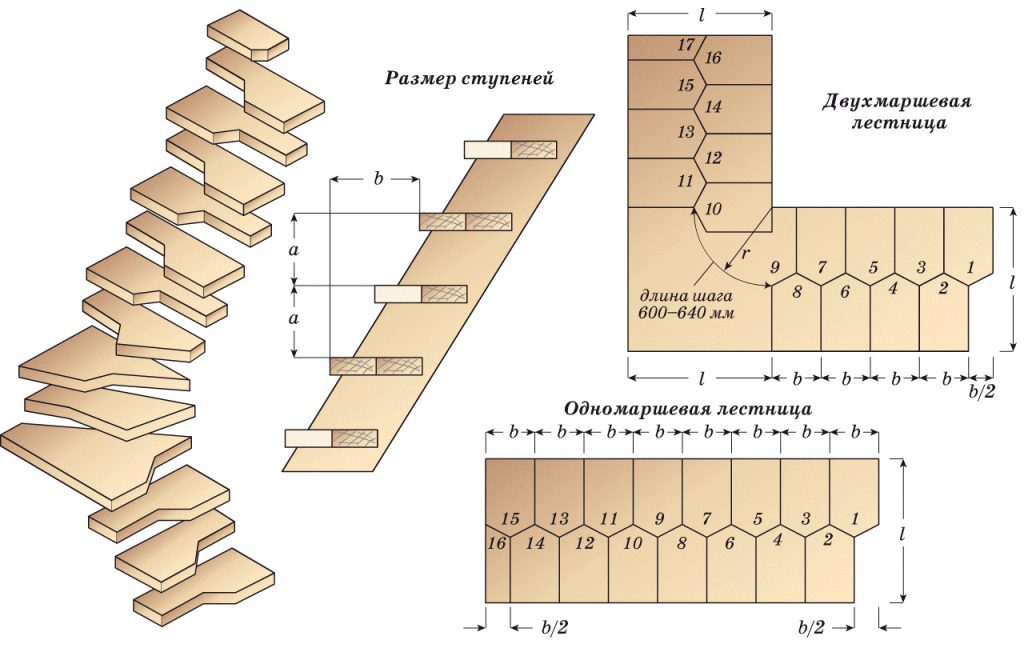

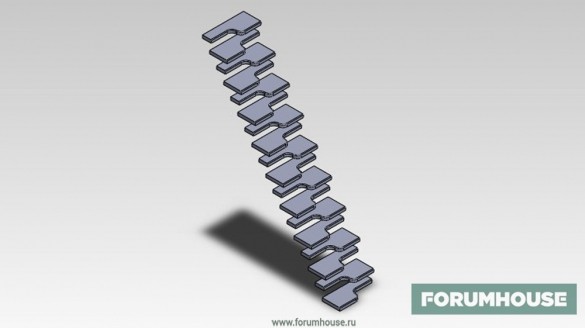

Общая конструкция лестницы.

Лестница типа «гусиный (утиный) шаг» обладает большим углом наклона – 55 градусов. Ступени расположены друг от друга на большом расстоянии. Высоту шага можно настроить так, как это необходимо домовладельцу.

Эта конструкция может быть построена с различными поворотами. Но при этом необходимо помнить о том, что от того, в какую сторону будет поворачивать лестница, будет зависеть, какую форму будет иметь первая ступень. То есть, если лестница будет поворачивать направо, то у первой ступени левая сторона должна быть шире. Использование этого правила в будущем облегчит подъем по лестнице.

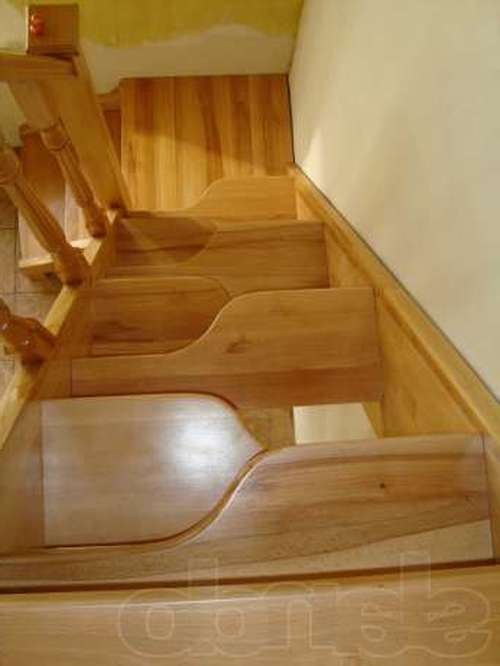

Эта лестница также отличается от прочих формой ступеней, которые могут иметь следующие формы:

Ступени лестничного марша расположены симметрично относительно его центральной оси.

Материал для лестницы

Теперь разберемся с тем, из какой древесины делать гусиный шаг и на чем его делать. Для изготовления такой конструкции применяют традиционные материалы:

Исторически сложилось так, что чаще всего применяют древесину. Она очень хорошо смотрится, легко обрабатывается, а ее стоимость невысока. Для изготовления такой лестницы нет смысла использовать липу или сосну. Это мягкие сорта, не всегда способные выдержать большие нагрузки. Оптимальной древесиной можно считать дуб, бук или лиственницу.

примеры расчета арендной платы

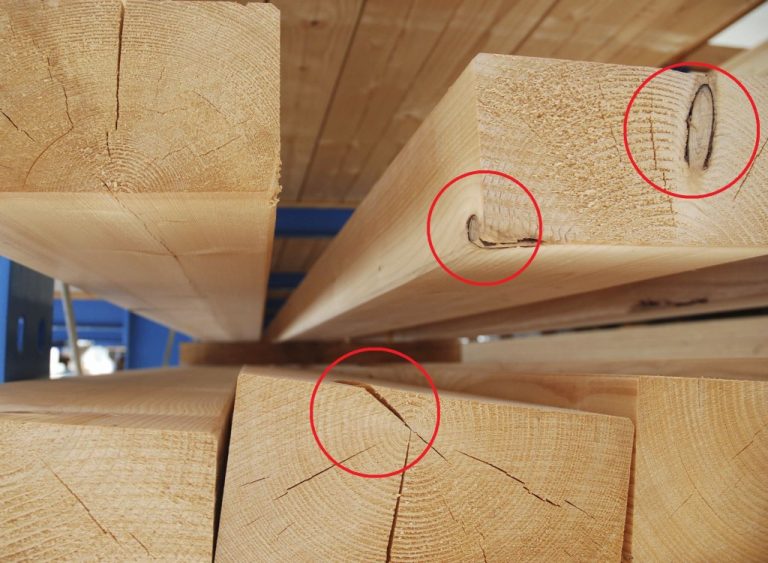

Древесина, которая будет использоваться для строительства лестниц, должна быть высушена и на ней должны отсутствовать сучки. Лестница гусиный шаг из металла собирается быстрее, но для ее сооружения необходимо или обладать навыками сварщика, или же придется приглашать мастера со стороны.

У этой конструкции есть разные оценки. Кто-то их считает компактными и вполне комфортными, а другие высказывают претензии к их эксплуатации. По большей части они состоят в некотором неудобстве использования из-за сложностей, связанных с передвижением по ней и переноса по ней даже не очень габаритных вещей. Но немногие знают то, что при правильном проектировании и качественном выполнении работ все отрицательные стороны лестницы будут сводиться к нулю.

Начиная создавать проект, необходимо учитывать то, что существуют определенные неизменные показатели (о них мы поговорим далее), которыми и следует руководствоваться при определении количества ступенек и их основные размеры.

Плюсы и минусы конструкции

Как и любая строительная конструкция, она обладает достоинствами и определенными недостатками. Ее главным преимуществом можно назвать то, что она занимает мало места (почти в два раза) в сравнении с традиционным лестничным маршем.

Такую лестницу можно считать оптимальным решением для домов с не большой площадью. Кроме того ее можно устанавливать в подвалах и технических подпольях. Непривычная форма ступеней придает конструкции оригинальный вид, которая хорошо может быть вписана в любой интерьер.

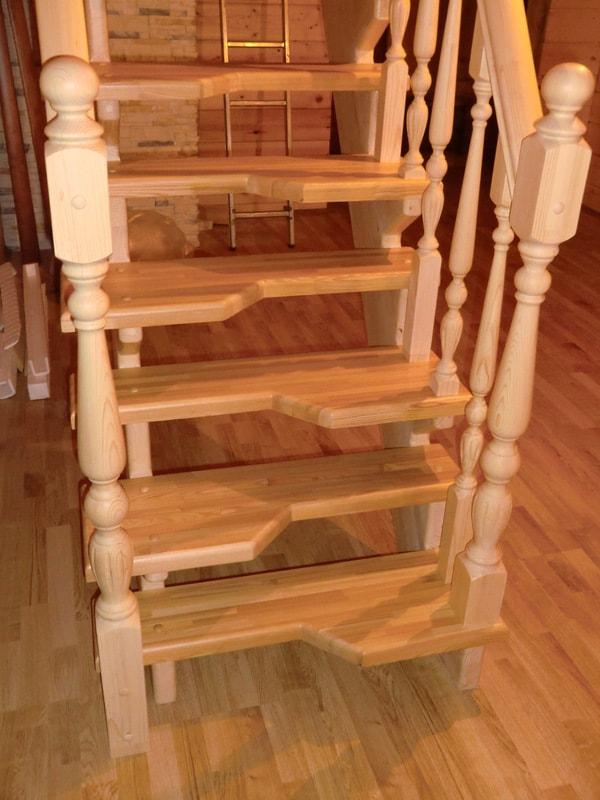

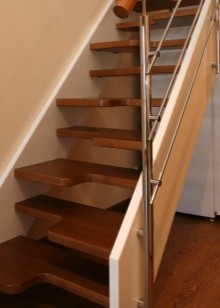

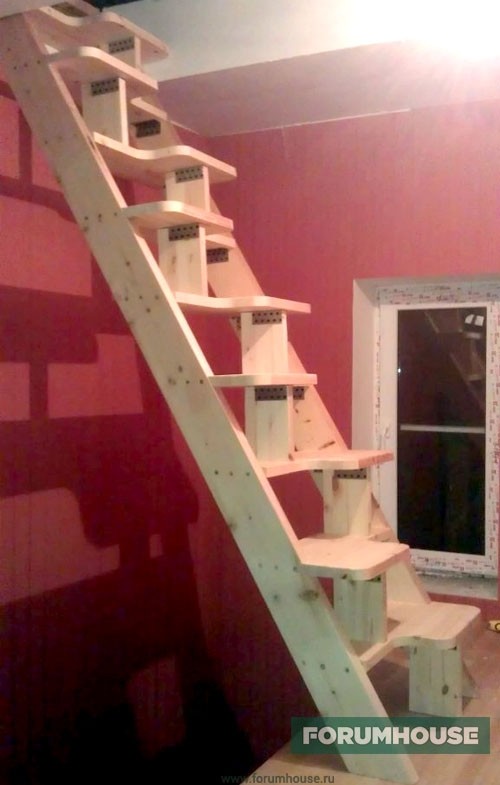

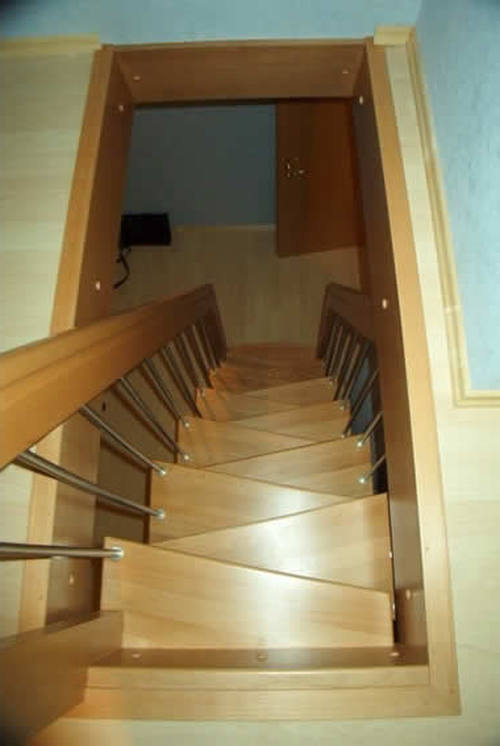

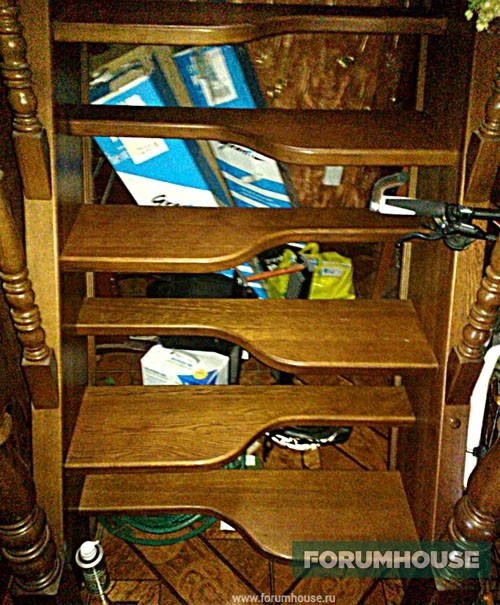

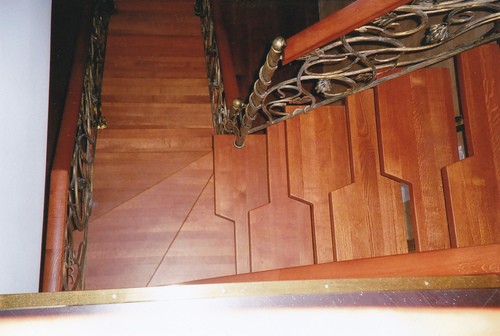

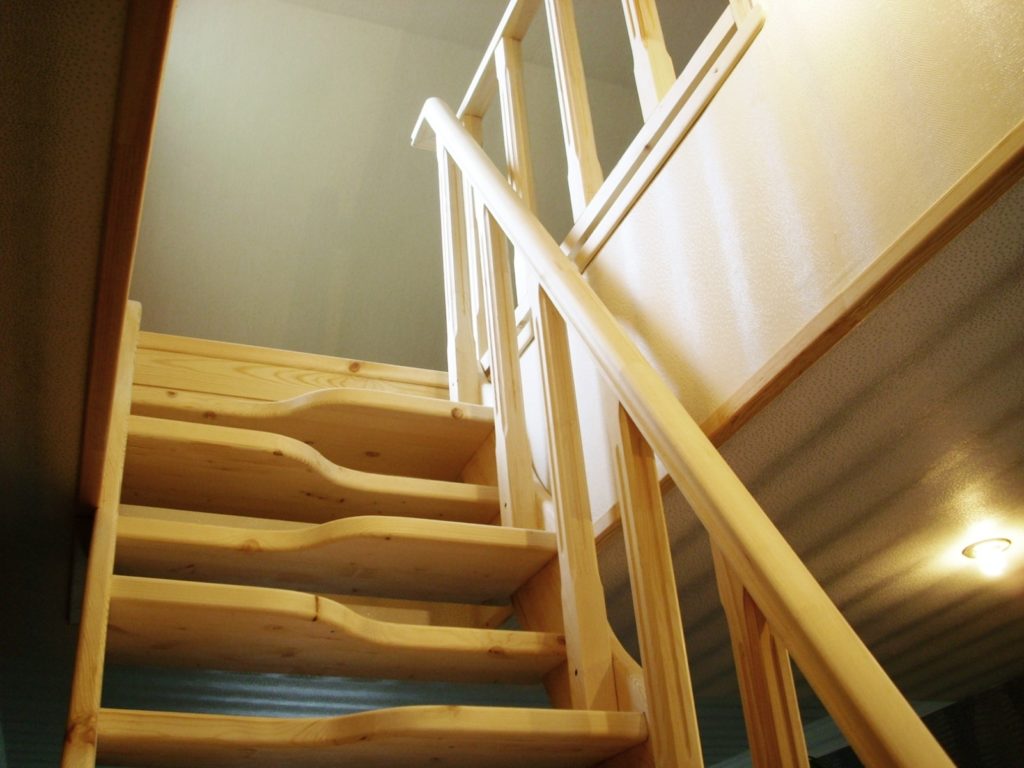

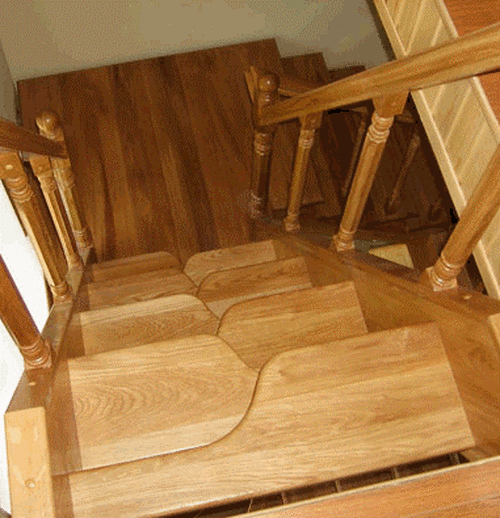

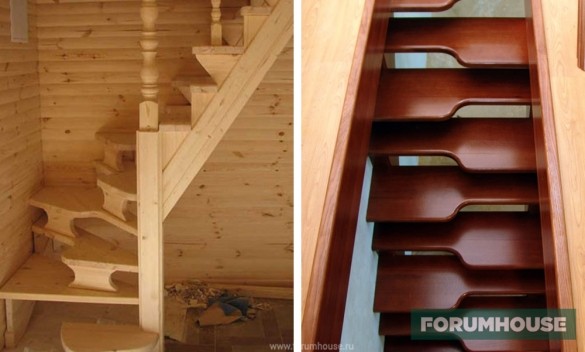

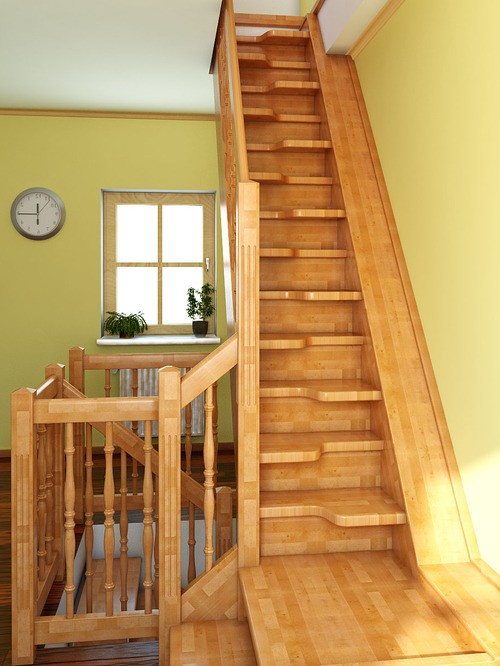

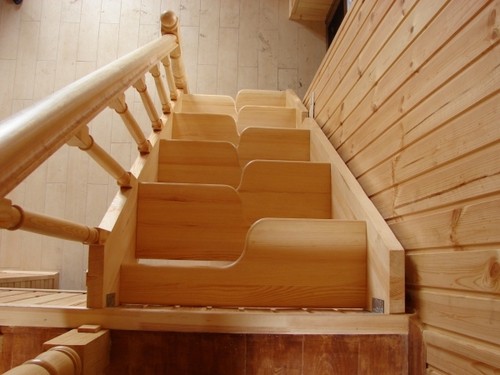

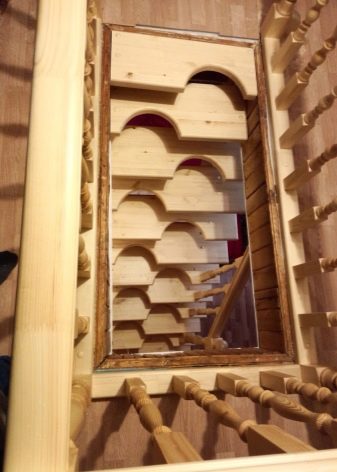

Фото готовой гусиной (утиной) лестницы.

Также конструкция не отличается сложностью, а все материалы можно купить в ближайшем строительном магазине. То есть ее под силу соорудить самостоятельно любому человеку, который обладает навыками работы с древесиной.

К явным недостаткам можно отнести ее крутизну, угол ее наклона составляет 45–60 градусов, а когда впервые смотришь на нее, то сразу возникают сомнения о возможности подъема или спуска по ней. Лестница утиный шаг травмоопасна, с нее можно упасть.

В каких случаях стоит использовать

Лестницы такого типа имеют небольшие габаритные размеры. Они будут хорошо смотреться в большинстве интерьеров, особенно в небольших домах, где заметен дефицит свободной площади. Дело в том, что при одинаковой длине пролета, сравнивая ее с обыкновенной маршевой лестницей, гусиный шаг занимает в два раза меньше.

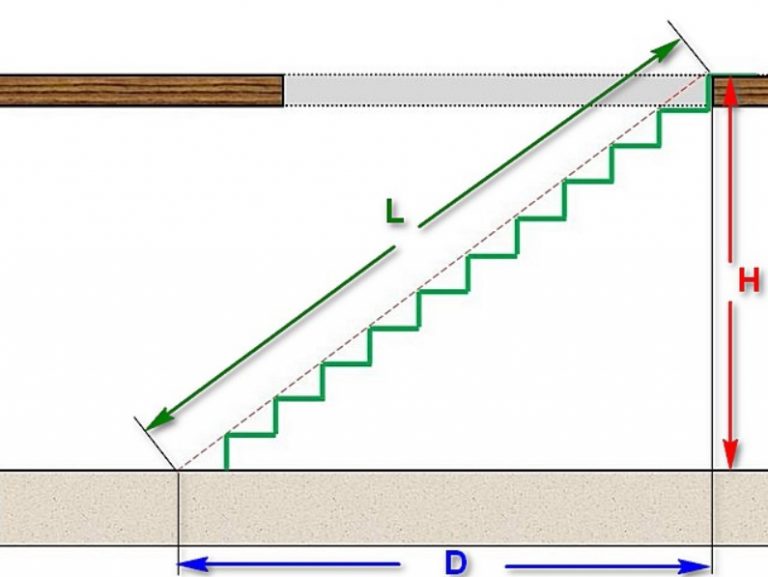

Расчет лестницы

Размеры лестницы здесь рассчитывают примерно по такой же схеме, что и традиционные маршевые лестницы. При проведении расчетов целесообразно руководствоваться тем, что размер ступни лежит в пределах:

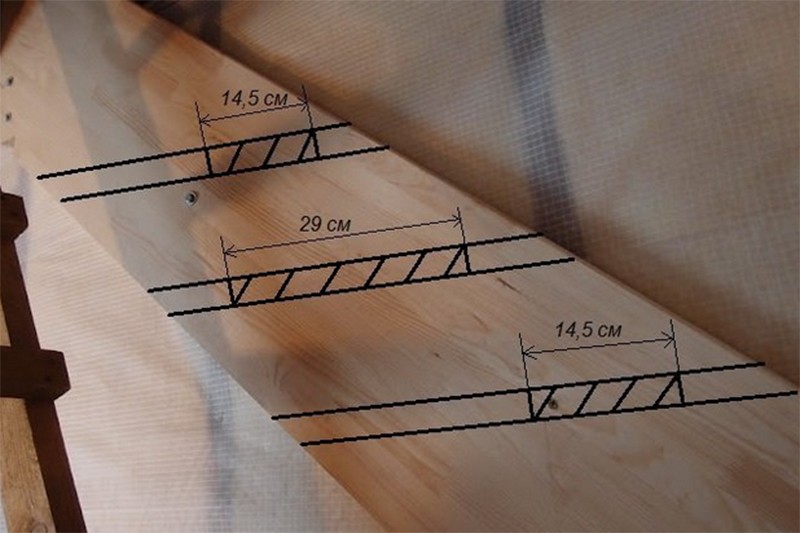

• Самая широкая часть — 300 мм, узкая — 150 мм. Расстояние между ступенями лежит в диапазоне 150–200 мм.
• При правильно выполненном расчете и изготовлении, такая лестница будет абсолютно безопасной.
• При обустройстве лестницы «Гусиный шаг» с поворотом, целесообразно между маршами оборудовать площадку. Если нет места под площадку, то на повороте надо установить типовые ступени с шириной 270 мм. Их необходимо расположить через каждые 45 градусов.

Необходимо помнить и о том, что при проведении расчета надо руководствоваться требованиям СНиП и другой нормативно–строительной документацией.

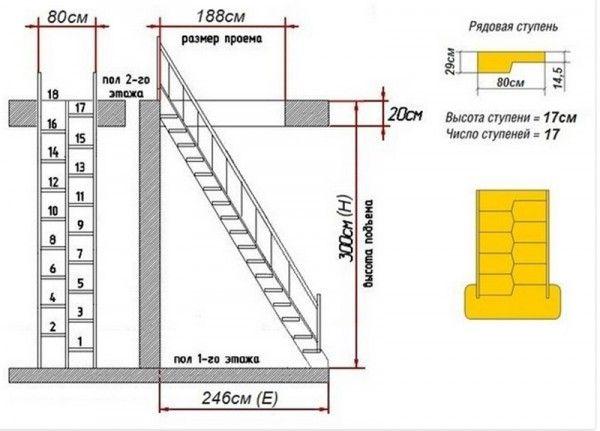

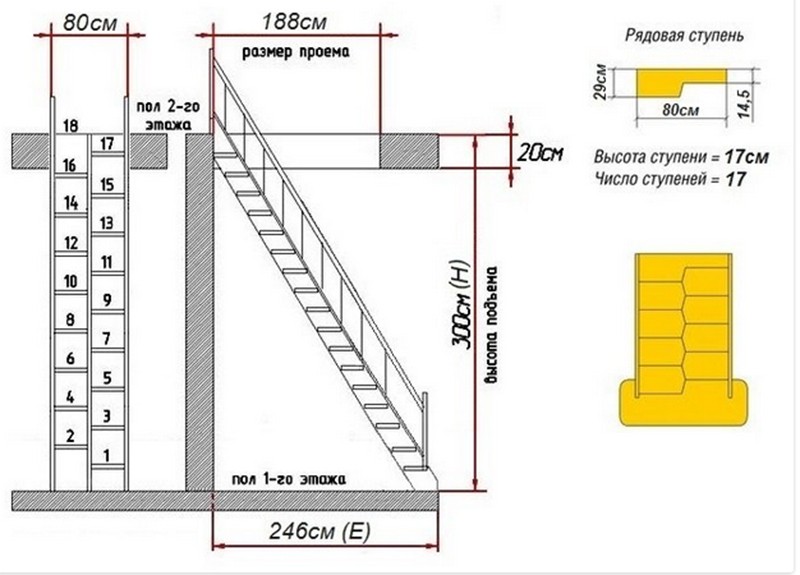

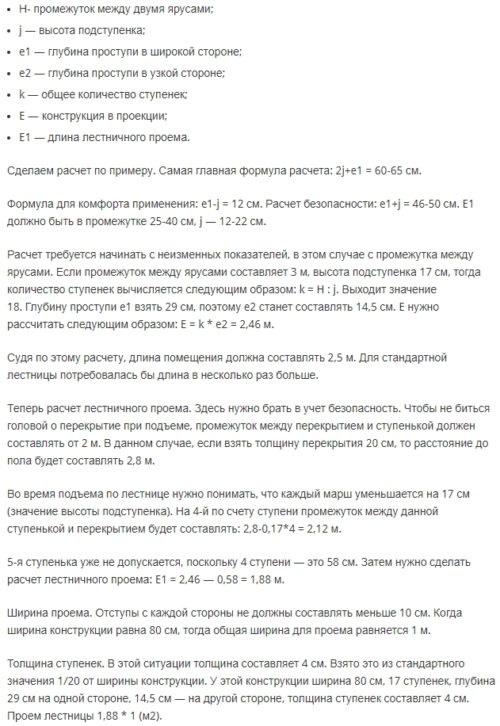

Пример расчета.

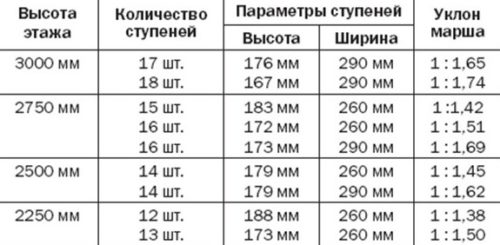

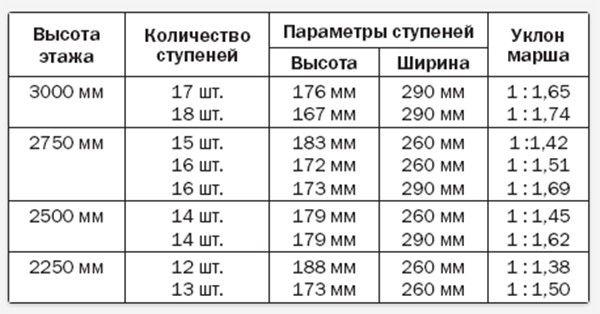

На основании практической деятельности, была создана расчетная таблица, в которой приведены данные, которые могут послужить основанием для создания лестницы.

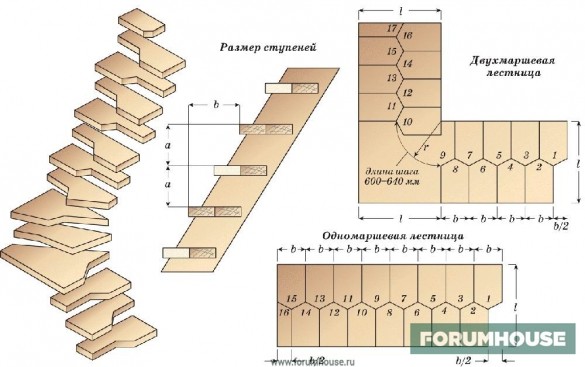

Комплектующие: размеры и чертежи

Для сооружения лестницы этой конструкции достаточно небольших навыков по работе с древесиной. Как правило, работы выполняют на основании ранее созданных чертежей. В ходе работы недопустимо изменять детали, указанные в рабочей документации.

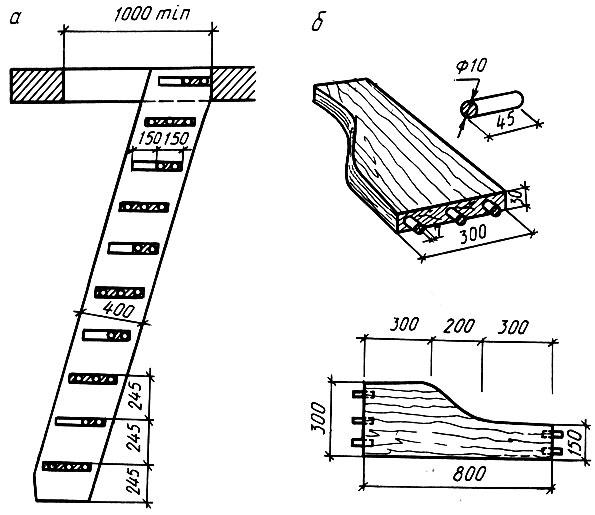

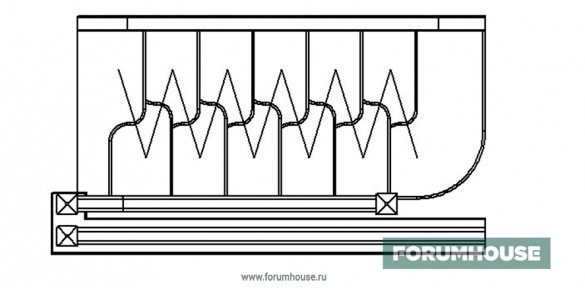

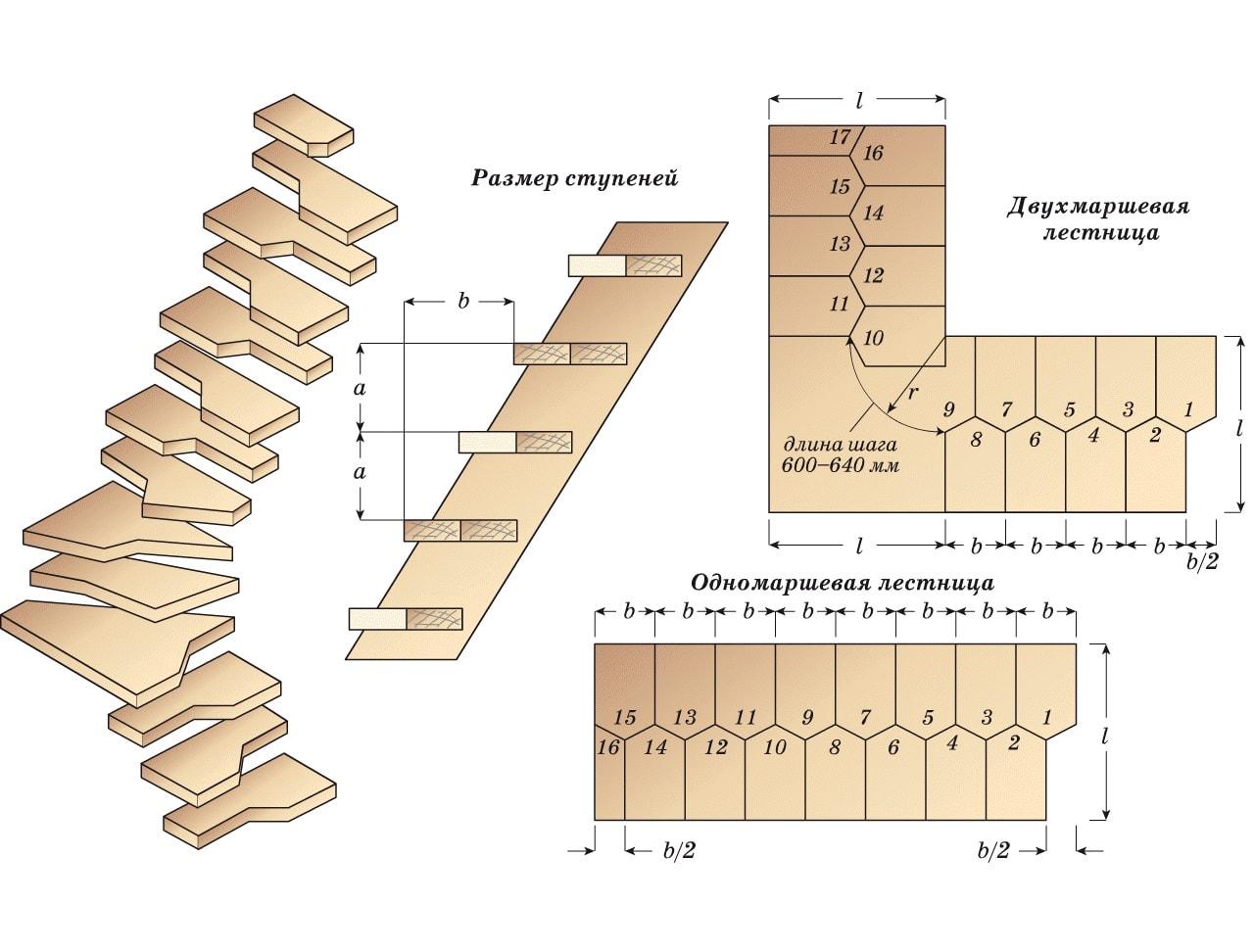

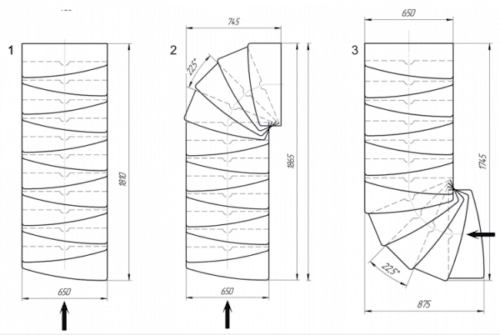

Вариант конфигурации.

Для создания чертежа необходимо тщательно снять размеры с того места, где она будет установлена и таким образом будет определена ширина лестницы. После этого необходимо определить угол, под которым она будет установлена, количество ступеней и длину пролета.

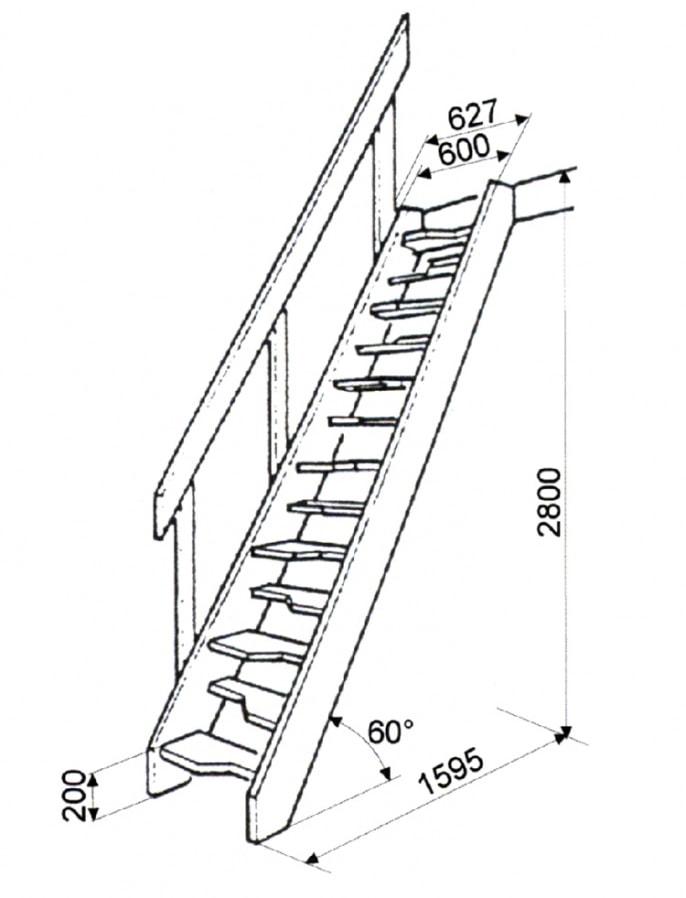

Также вы можете воспользоваться готовыми чертежами, представленными ниже.

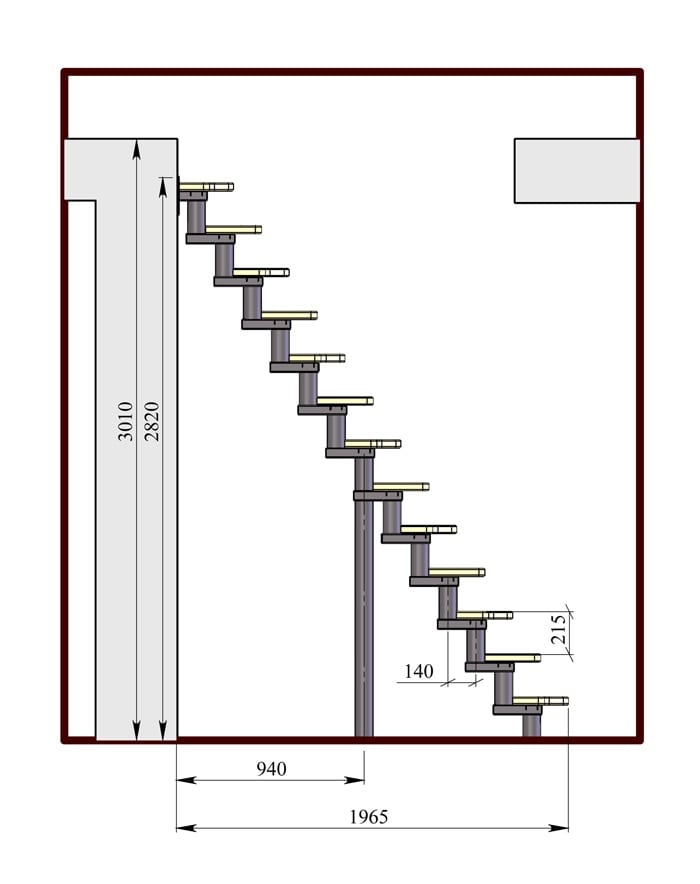

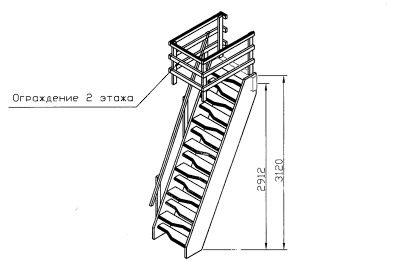

Лестница утиный шаг на второй этаж: чертеж, размеры

Владельцы коттеджей, частных домов и дач зачастую сталкиваются с проблемой необходимости установления лестницы в рамках ограниченного пространства. В условиях дефицита площади большой популярностью пользуется лестница «гусиный шаг». Её так называют благодаря своеобразной форме ступеней, поднимаясь по которым человек как бы повторяет походку утки или гуся. Подобные конструкции с таким шагом лестницы имеют очень древнюю историю. Ещё в Х веке их возводили внутри башней замков, церквях и монастырях, имеющих очень узкие подъёмы.

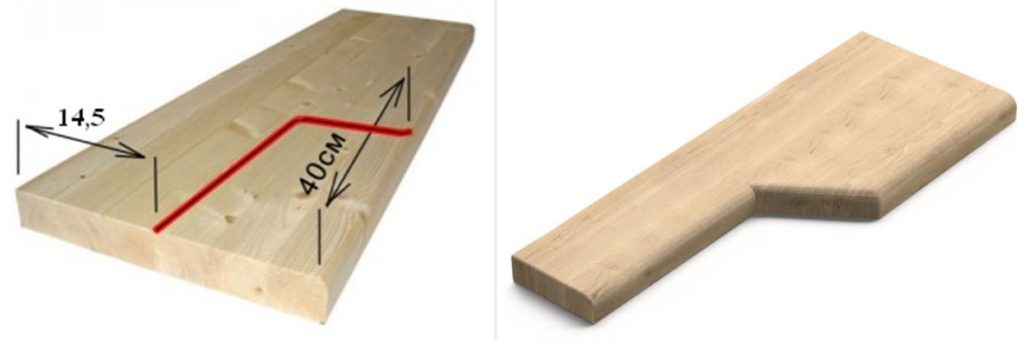

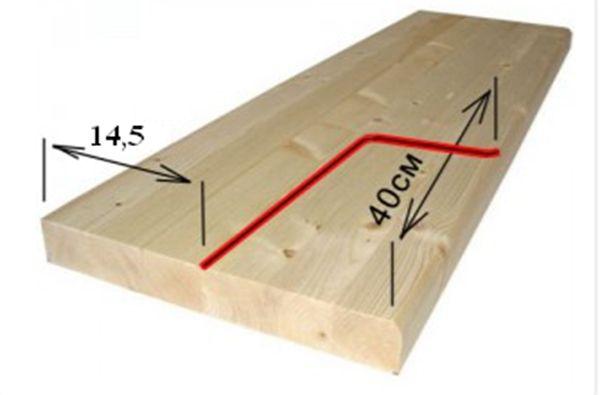

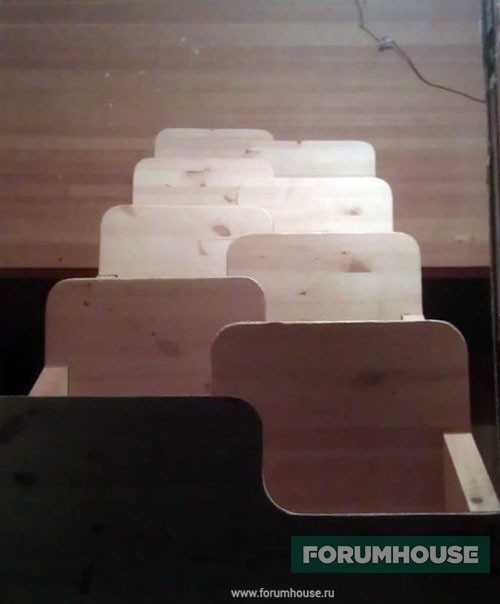

Ступени утиный шаг

Ступеньки такой лестницы характеризуется ассиметричной формой. Левая и правая их половины имеют разную ширину. Подниматься по ним не так легко, как по обычным лестницам. Поэтому пожилым людям зачастую сложно пользоваться такими лестницами. Перила в таких конструкциях обязательны, потому что без них подъём по лестнице «утиный шаг» будет крайне затруднительным.

Плюсы и минусы конструкции

Достоинства лестницы «утиный шаг» следующие:

• Они очень компактны и занимают мало пространства.
• Благодаря своей конструкции не загромождают помещение.
• Имеют очень интересный дизайн и эстетически привлекательны.

Однако имеются у них и недостатки:

• Лестница конструируется с очень крутым уклоном, что затрудняет передвижение по ней.
• Пролет такой лестницы достаточно узкий, это тоже не всегда удобно.
• Спуск может быть ещё сложнее подъёма.

Типы и параметры лестниц утиный шаг

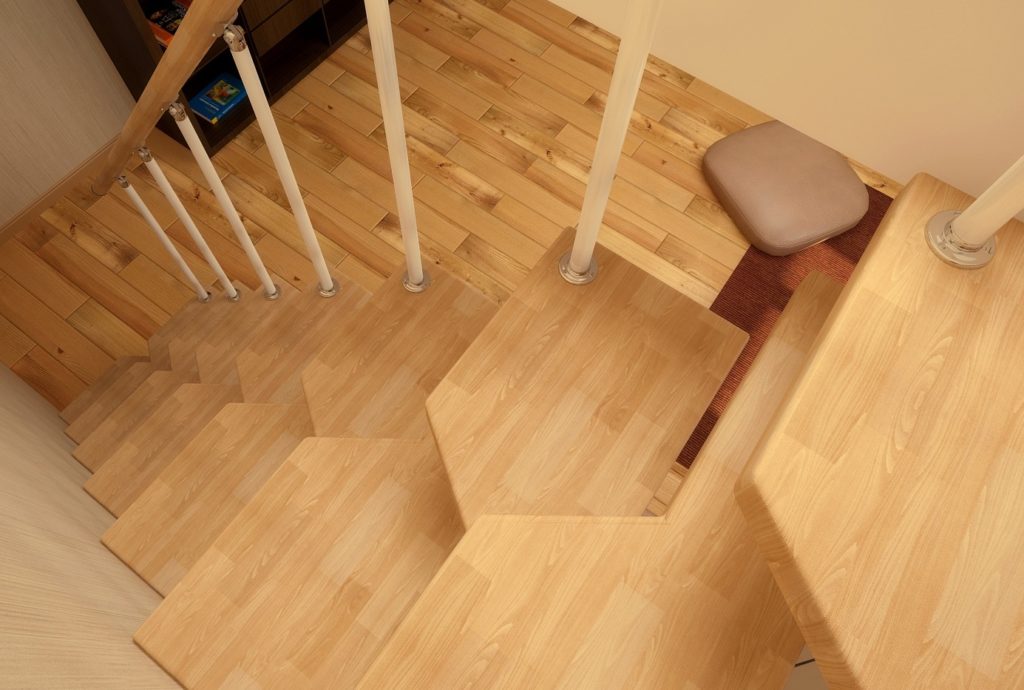

Такие конструкции могут быть как прямыми, так и поворотными. Во втором случае опорой служат косоуры. Ограждения крепятся на ступени.

Для производства таких лестниц используется только прочная древесина. Отлично подойдет дуб, ясень или бук.

Толщина доски должна быть около 3,5 см, а ширина — 3 см. Глубина узкого участка ступени зависит от наклона лестницы. На ступени ниже должно оставаться достаточно места для стопы человека.

Есть несколько вариантов формы ступени: они могут быть половинчатыми, в виде крыльев бабочки или гусиных лапок.

Для удобства и безопасности минимальная ширина лестничного марша составляет 0,8 м.

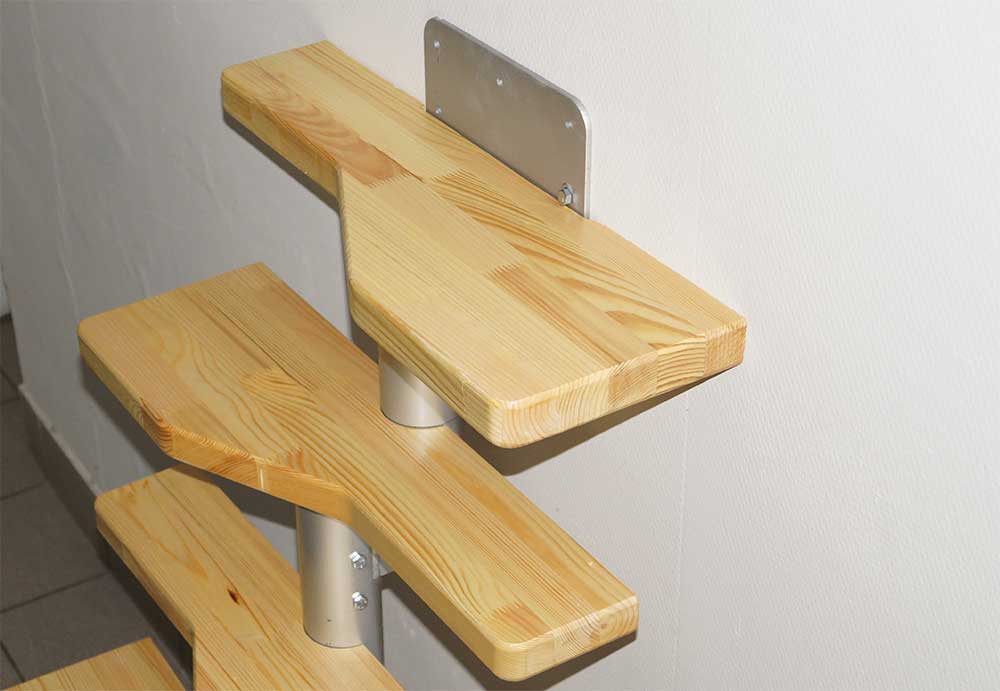

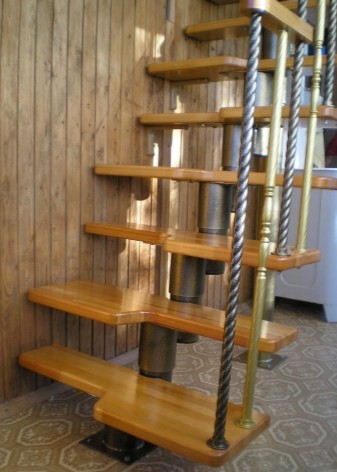

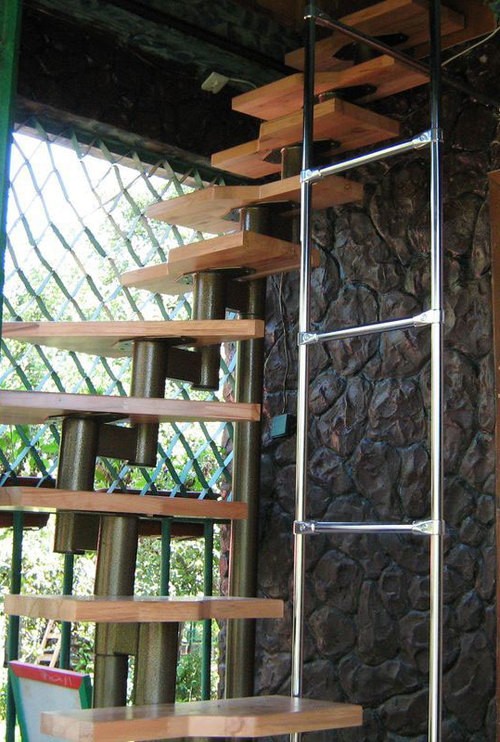

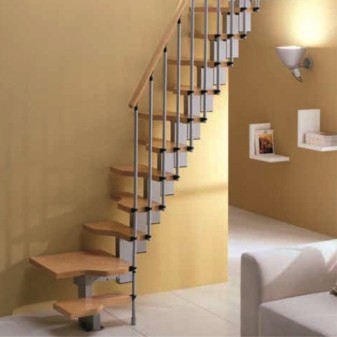

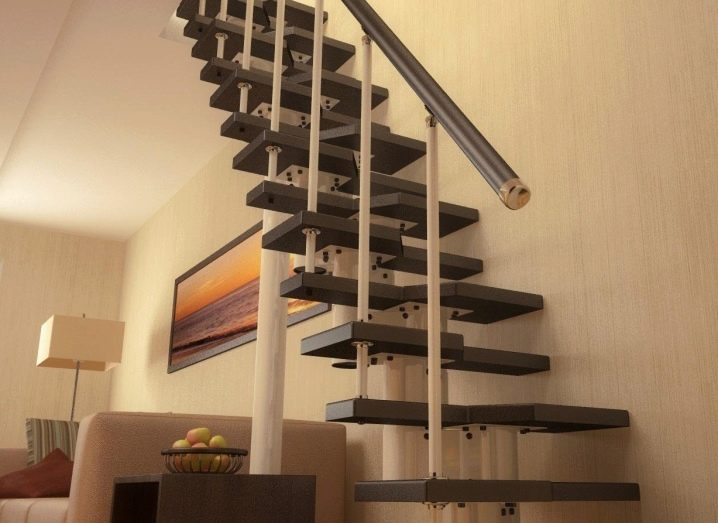

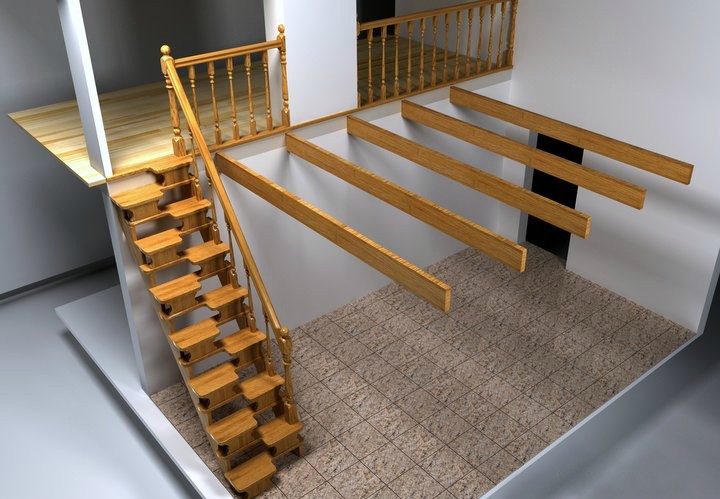

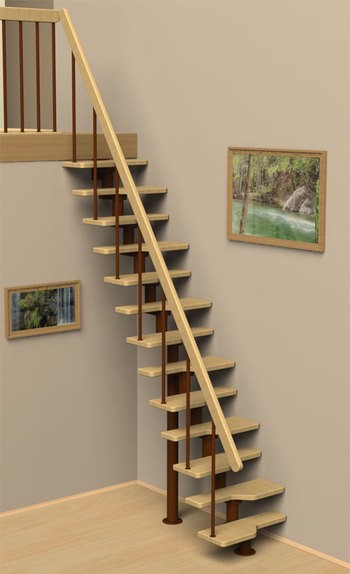

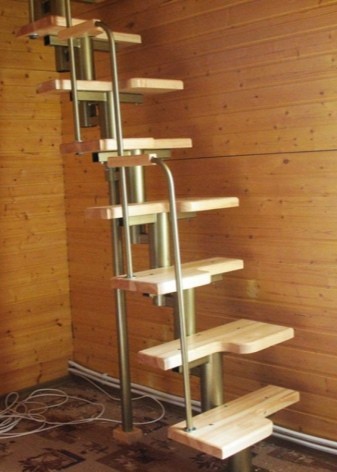

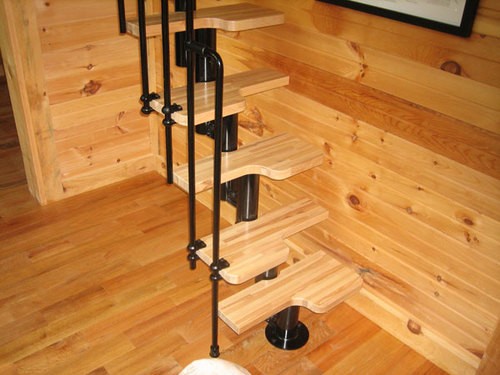

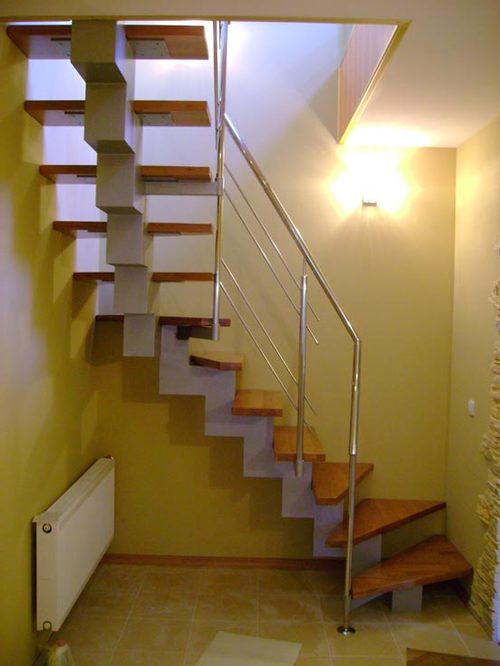

Модульная лестница гусиный шаг

Приняв решение об установлении в доме такой лестницы, вы можете приобрести составляющие элементы в специализированных компаниях или изготовить их самостоятельно. Так или иначе, важно правильно рассчитать параметры будущей лестницы. Это поможет сделать ее удобной и безопасной. Вы можете зять за основу одну из готовых схем.

Конструкция обычно изготавливается из нескольких материалов. Если для ступени используются деревянные заготовки, то в качестве основы берётся металлический косоур. В принципе, возможна и комбинация с другими материалами, такими, например, как стекло или пластик.

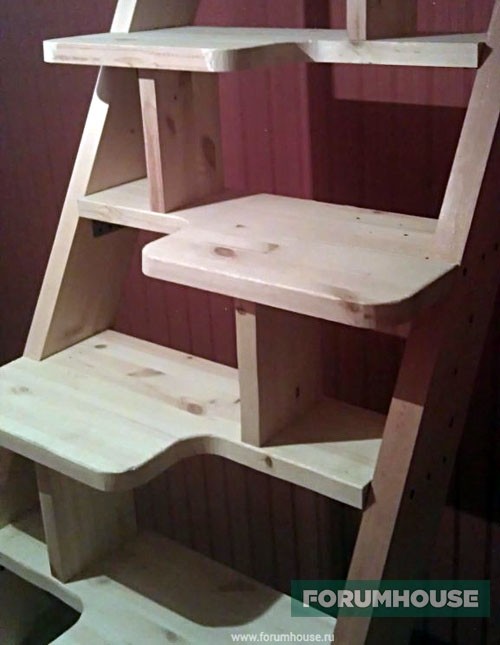

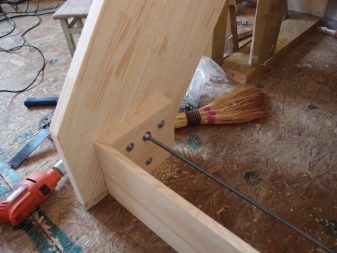

Сборка лестницы гусиный шаг своими руками

Монтаж такой лестницы не представляет больших сложностей. Для работы вам необходимо запастись саморезами, гвоздями, болтами с гайками, электродрелью, молотком, фрезером и ножовкой по дереву.

Собирайте лестницу на твердом и ровном полу. Если эта конструкция на тетивах, положите одну из них на поверхность и вставляйте ступени в вертикальном положении, дополнительно промазывая пазы клеем или герметиком. Вторую тетиву закрепите сверху.

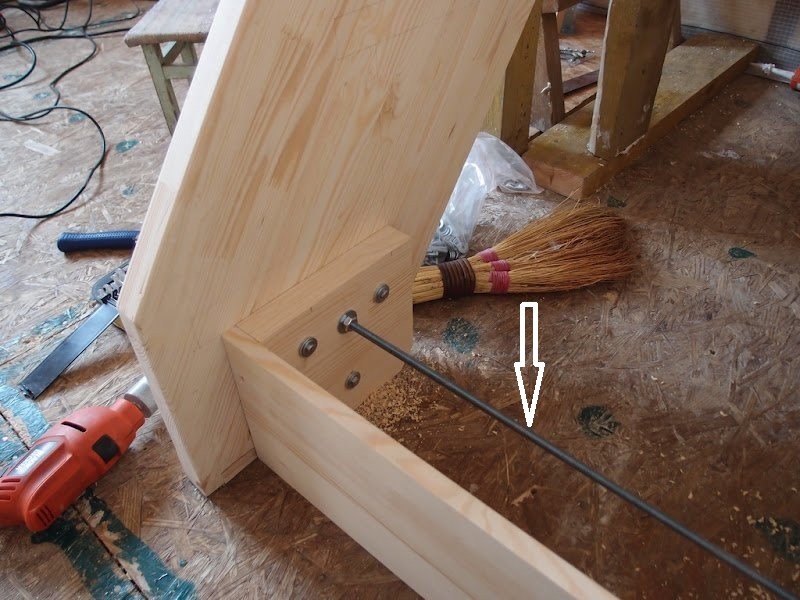

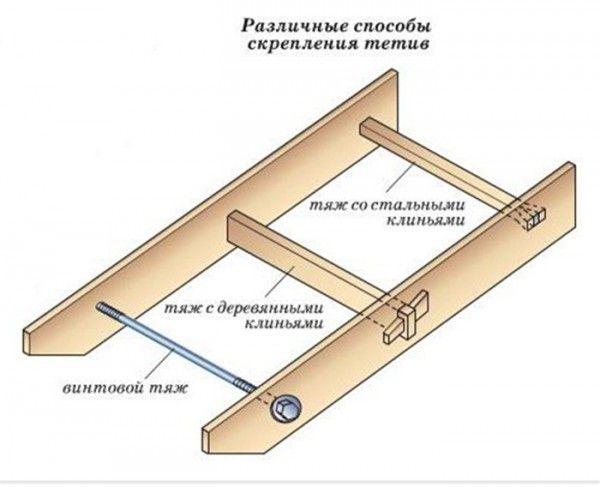

Чтобы ступени не прогибались в процессе эксплуатации, соедините тетивы в нескольких местах металлическими стяжками. Собранная конструкция крепится внизу к опорному брусу, а сверху — к балкам перекрытия при помощи анкеров.

Ограждение здесь обязательно. Балясины крепятся к ступеням на металлические шпильки или деревянные шканты. Можно также углубить их в высверленные заранее отверстия в проступях. Подробнее о том, как собрать модульную лестницу «гусиный шаг» на косоуре, вы можете прочитать здесь.

Лестница утиный шаг: это практично

Современные производители готовы представить своим потребителям огромный ассортимент лестниц, которые отвечают всем требованиям покупателя. Вариантов просто не счесть. Среди них:

1. Прямые;
2. Криволинейные;
3. Поворотные;
4. Винтовые;
5. Комбинированные;
6. Забежные.

Одной из самых удивительных является лестница «утиный шаг». Своё название «утиный шаг» она приобрела благодаря оригинальной форме ступеней (смотрите фото), каждая из которых представляет собой букву Г. Такая форма оказывает влияние на динамику восхождения по ней.

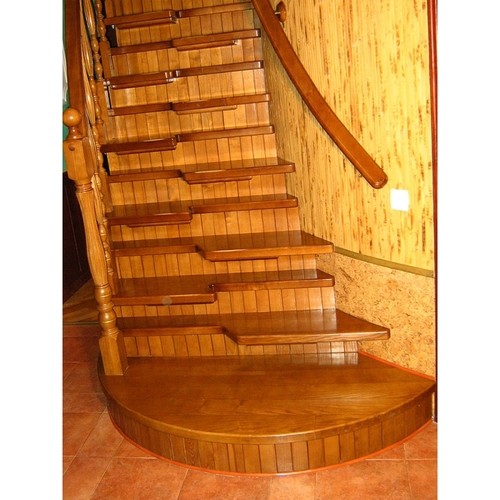

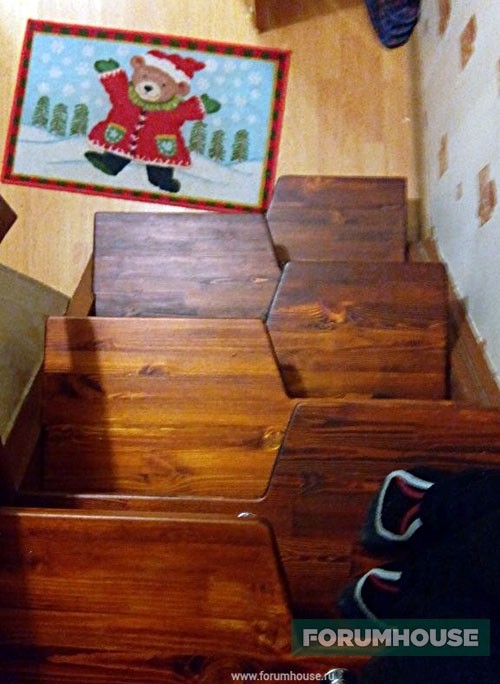

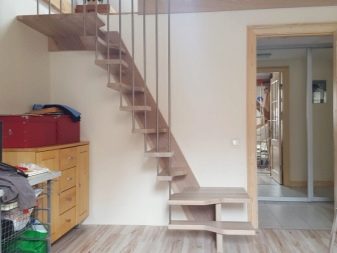

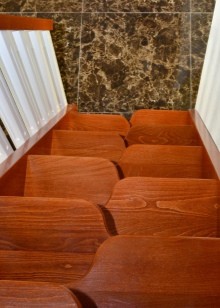

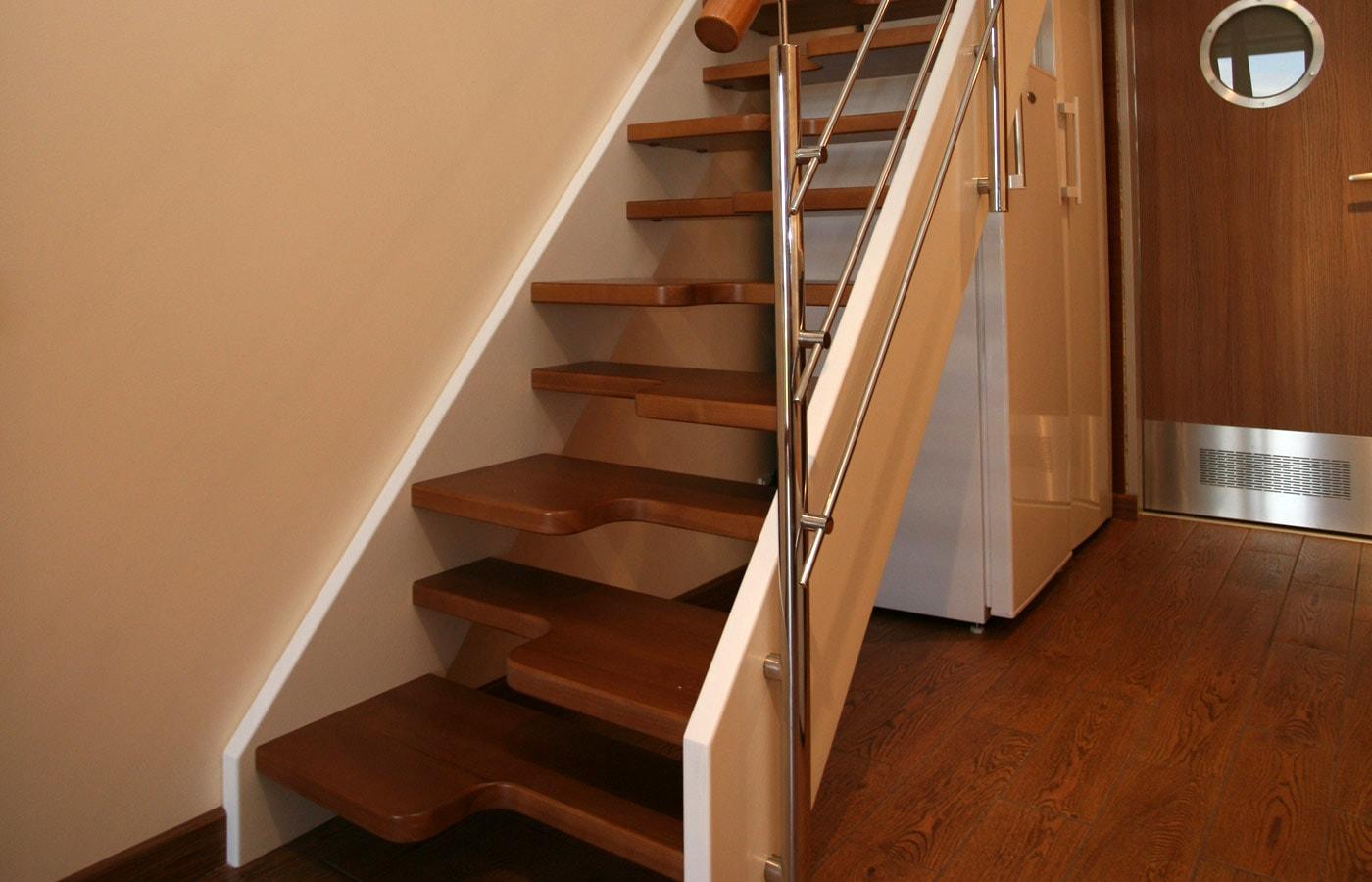

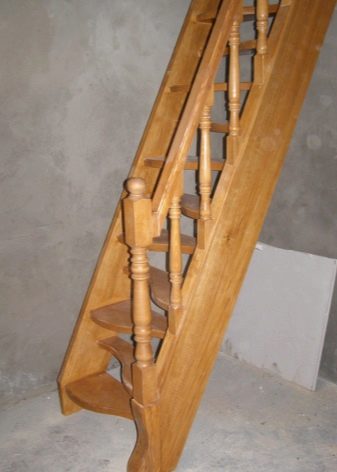

Лестница «утиный шаг» в доме

Компактность лестницы позволяет использовать эту конструкцию даже в небольшом дачном домике. Дети, безусловно, будут в восторге, если в детскую комнату будет вести именно такая лестница.

Эксплуатация удобна, однако требует соблюдения мер предосторожности.

Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени. Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда.

Некоторые нюансы использования лестницы «утиный шаг»

Подъём или спуск человека по лестнице подразумевает под собой надёжную опору для одной ноги, поэтому ширина проступи одной стороны ступени должна быть достаточно широкой и комфортной.

Такой вид проступи позволяет сэкономить пространство, что создаёт дополнительные возможности её использования.

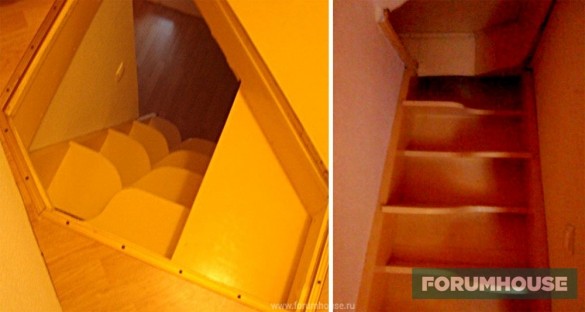

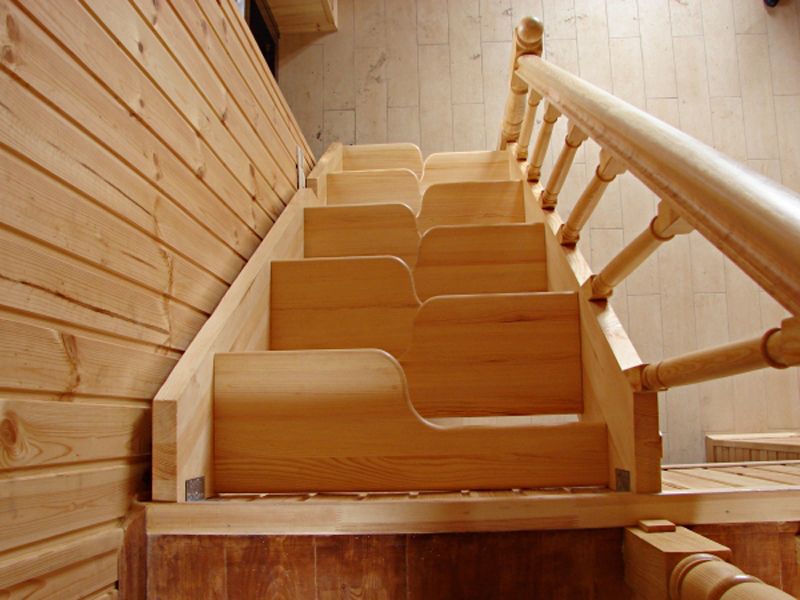

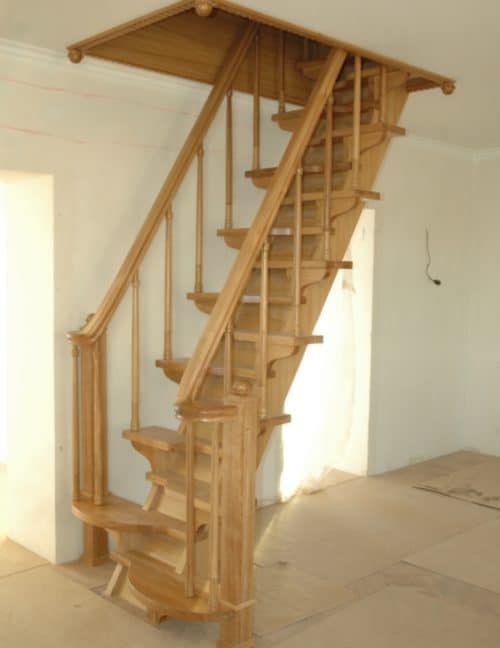

Удачный проект такой лестничной конструкции (фото) во многом зависит от первой ступени. Стоит обратить внимание на тот факт, что поворот лестницы должен смотреть в противоположном направлении от ноги, на которую производится опора.

Самостоятельное изготовление лестницы «утиный шаг»

1. Подбор тетив – это первоначальный этап изготовления конструкции. Лучшим вариантом станут доски из сосны не менее 40 мм толщиной. Под несущие балки необходима доска шириной 15 см, так будет удобнее крепить ступени к тетивам. Длина таких досок высчитывается следующим образом: высоту поделить на синус предполагаемого угла наклона.
2. Для ширины проступи наиболее оптимальным считается размер в пределах 25 см при 65 градусном наклоне. Цельный массив для ступени предпочтительней, но в случае отсутствия широкой доски можно применить метод склеивания ПВА-Моментом.
3. Рассмотрим такой пример: вы имеете доску, ширина которой составляет 150 мм, но для необходимой проступи требуется 225 мм. Для этого нужно воспользоваться циркулярной пилой и распустить часть досок пополам, после чего доработать вручную. Каждая ступень будет состоять из двух деталей: доска имеющейся ширины с фиксированной длиной и элемент, дополняющий цельную часть. Чтобы добиться более надёжного соединения доски скрепляют шурупами.
4. Обработанные при помощи рубанка торцы двух соединяемых деталей подготавливают следующим образом: в маленькой детали высверливаются отверстия с внешней стороны чуть больше 1 см, чтобы её диаметр совпадал с головкой шурупа. Затем наносят клей, соединяют элементы и вворачивают шурупы. А позже деревянными пробками скрывают отверстия.
5. Чтобы прикрепить готовые ступени к несущим балкам своими руками используется тот же метод крепления шурупами. Только мест соединения должно быть не меньше двух.

Готовую лестницу для длительного срока службы следует обработать септиками и только после этого покрасить, как показано на видео. Желательно использовать для предварительной обработки такие средства, которые способны сохранять фактуру древесины. И покраска после этого может не понадобиться.

Лестница вразбежку: «гусиный шаг» и другие виды оригинальных мини-конструкций

В коттеджах и дачах, где есть два-три этажа, существует дефицит полезной площади. По этой причине присутствует востребованность в небольших компактных лестницах. Лестницы, которые называются «вразбежку», встречаются во многих домовладениях, и они пользуются широкой популярностью.

Что это такое?

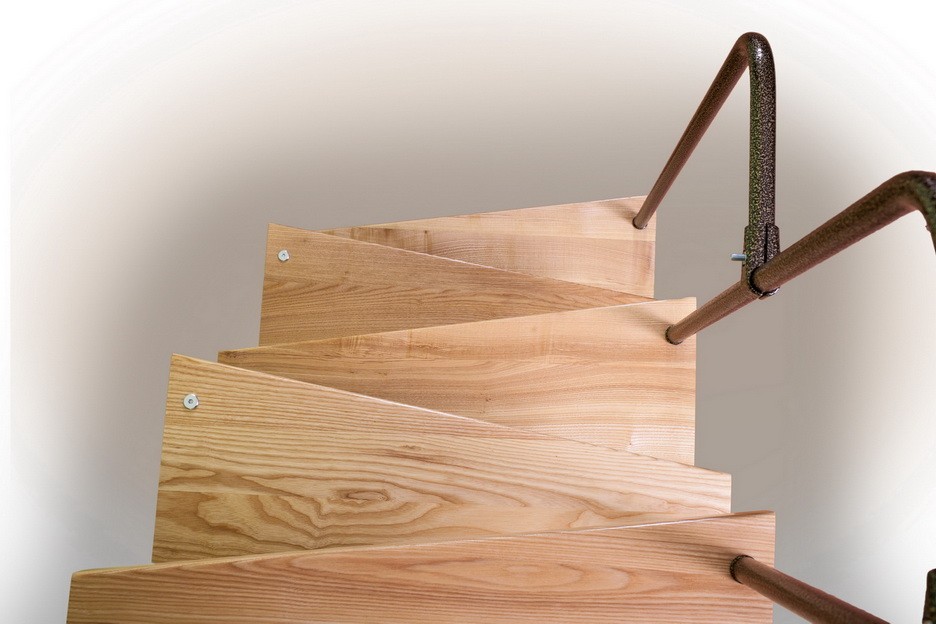

Забежная ступень – это ступень, в которой края расположены не параллельно. Внутренняя сторона такой ступени заметно превышает наружную сторону. При составлении проекта важно учитывать, что минимальный размер должен строго соблюдаться на внутренней стороне.

Подобные изделия встречаются двух типов:

• ступени лестниц с разворотом на 180 градусов;
• ступени лестниц, которые поворачиваются на 90 градусов.

Отличие подобных конструкций – это «срезанные» ступеньки – при подъеме ступать можно только на одну половину.

Лестница вразбежку: «гусиный шаг» и другие типы похожих конструкций дают возможность экономить до 65% полезной площади – это является безусловным плюсом при наличии ограниченного пространства. Отрицательной стороной является то обстоятельство, что подниматься на второй этаж не совсем удобно. Подобные конструкции нередко применяются в качестве запасных подъемных средств на промышленных и административных объектах.

Лестницы бывают:

• прямыми;
• поворотными на косоурах.

При задействовании опоры на косоурах сооружение держится на особых уступах в выпиленных балках, которые являются несущими. Перила при этом «привязываются» к ступенькам и устанавливаются на них. Структура лестницы «гусиный шаг» непростая: здесь необходим точный расчет и четко прописанный чертеж.

Ступени выполняются из плотных пород деревьев, которые способны выдерживать значительные нагрузки:

Толщина при этом допускается порядка 35 мм, а ширина – около 30 см. Ширина части, которая поуже, выбирается относительно того, какой наклон лестницы присутствует. Делается это таким образом, чтобы она не закрывала находящуюся внизу ступеньку, но при этом имела бы хорошую прочность – тогда ее можно монтировать на опорах.

Достоинства и недостатки

Преимущества забежных конструкций:

• конструкции являются очень компактными по сравнению с маршевыми лестницами;
• не скрадывают пространство помещения, делая его более объемным;
• обладают эстетичной привлекательностью.

У таких лестниц есть свои изъяны:

• слишком большой угол подъема, поэтому подниматься не всегда удобно;
• спуск тоже не совсем комфортный – есть риск поскользнуться;
• лестница узкая, поэтому на ней затруднительно расходиться.

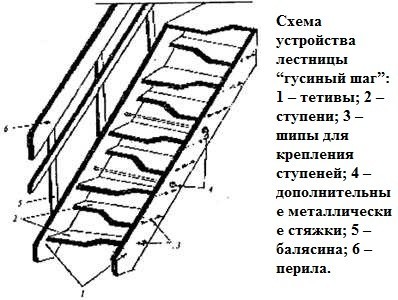

Лестница «гусиный шаг» имеет следующую структуру:

• Несущий блок. На него ложится вся нагрузка. Тетивы и косоуры – это те узлы, которые принимают «удар». Поэтому они должны быть максимально прочными.
• Ступени. Должны быть хорошо закреплены, ширина доски – не менее 25 сантиметров, толщина – от 3 см. Нередко изнутри углы досок подшиваются металлическими пластинами для создания большей прочности.

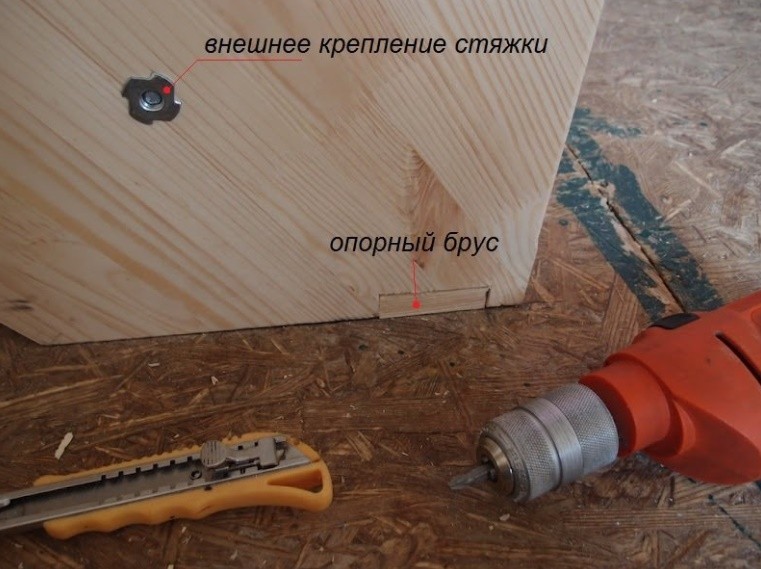

• Стяжки. Важные элементы, но используются только в тех случаях, когда они компонуются на деревянных косоурах. Их функция заключается в том, что они соединяют два главных узла, не давая им раздвигаться в разные стороны.

Варианты и особенности

Чаще всего встречаются:

• половинчатые формы;

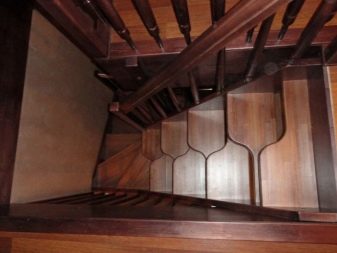

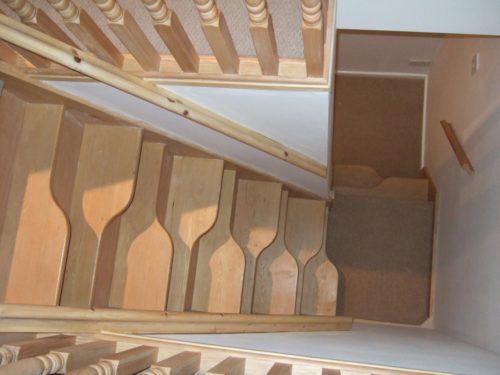

• «крылья бабочки»;
• «гусиные лапки».

Если обить внешние края резиновыми прокладками, то они будут надежно страховать от соскальзывания вниз и падения. Ширина прохода не может быть меньше 80 см – это минимальный промежуток.

В этом случае можно беспрепятственно перемещаться, но только одному человеку. Особенность таких лестниц заключается еще и в том, что слишком широкими ступени быть не могут.

Технология изготовления лестницы зависит, в первую очередь, от правильно выполненных расчетов, при которых используются следующие параметры:

• ширина ступеней;
• угол наклона;
• число ступеней;
• размеры пролета.

Модульная конструкция таких лестниц заставляет подниматься по ним особенным способом, который прозвали «утиным шагом».

Проектирование

Очень важно сделать правильный расчет – это заметно уменьшит риск возникновения дефектов или изъянов, которые встречаются у таких лестниц. Прежде чем делать чертеж, следует снять базовые размеры, правильно их посчитать.

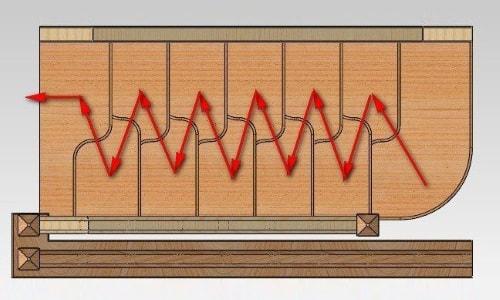

Цель планирования заключается в том, чтобы организовать ходовую полосу лестницы непрерывной, а проступи сделать одного размера. Зная расстояние между этажами, можно посчитать количество ступеней с учетом их толщины и правильно их распределить.

Например, расстояние между полом первого этажа и нижней точкой несущей балки второго – 3,2 метра. Планируем количество ступеней 18 штук. Тогда получается:

3,2 м (высота): 18 штук ступеней = 0,17777 м

Эта величина соответствует расстоянию между ступенями с учетом ширины доски, которая обычно составляет 3 см.

Выбор материала

Существует три вида таких лестниц:

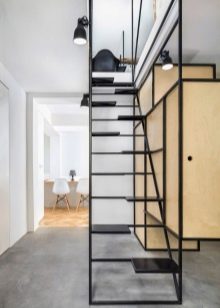

Нередко имеет место комбинирование разных материалов: металла, дерева и стекла – все зависит от фантазии домовладельца и правильного расчета. Лестницу «гусиный шаг» нередко делают полностью из металла. Здесь обязательно следует скомпоновать правильно каркас из уголков и арматуры.

Принцип монтажа металлической лестницы такой же, как и деревянной, только вместо саморезов и столярного клея необходимо применять сварочный аппарат. Металлическая лестница может выдерживать большие нагрузки больше, чем деревянная, также коэффициент жесткости такого сооружения заметно выше.

Недостаток такой лестницы заключается в том, что она выглядит более громоздкой. Нередко металлический каркас обшивают деревянной вагонкой.

Как собрать?

Собрать лестницу своими руками не представляет большого труда даже человеку неквалифицированному – для этого необязательно хорошо разбираться в строительных вопросах. В первую очередь, создаются несущие узлы.

Для этого потребуются следующие инструменты:

• механический фрезер;

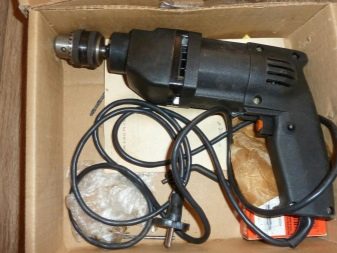

• электродрель;

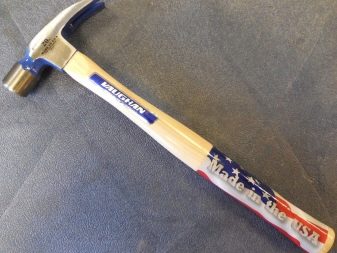

• молоток;

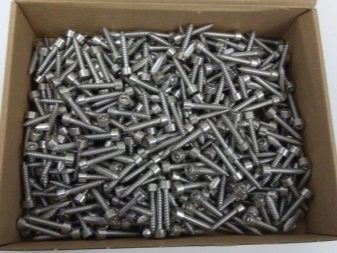

• саморезы;
• гвозди;
• болты с гайками;
• ножовка по дереву.

Пошаговая инструкция по изготовлению лестницы:

• Чтобы сделать основу, следует использовать доску толщиной 6 см, обработанную специальной грунтовкой.
• Нижний конец косоура прикрепляется к брусу в основании, а верхний закрепляется на балке перекрытия. При этом используются анкерные болты.
• Затем настает черед балясин и перил, которые должны быть довольно прочными. Одновременно они являются и дополнительным креплением, стягивая всю конструкцию и не позволяя возникать сторонним вибрациям.
• Опоры инсталлируются в гнезда, которые предварительно подготавливают. Их проклеивают и закрепляют на специальные шпильки.
• Если лестница базируется на косоуры, то балясины прикрепляют к ступеням, а опорные столбы – к первым и последним ступеням. Возможно также крепление к полу.
• Следует сделать таким образом, чтобы ступени не были скользкими. Угол наклона таких конструкций большой. Чаще всего ступеньки покрываются красками и лаками, по краям устанавливаются резиновые прокладки.
• Дерево предварительно тщательно зачищается наждачной бумагой, обрабатывается праймером – антисептиком. Затем деревянные детали должны высохнуть. Только не рекомендуется их класть на солнцепеке – от прямых солнечных лучей материал может пострадать.
• Тетивы делаются из доски, которая хорошо высушена и обработана праймером. Толщина ее начинается от 6 см, а ширина должна быть 30-40 см.

Угол выставляется не меньше 45 градусов. Выемки для ступенек вырезаются на фрезерном станке. Чтобы разметки были одинаковыми, лучше всего применить заготовленный шаблон, который можно сделать из плотного картона. В нем можно разместить пазы, которые помогут зафиксировать лекало по заранее заданному углу наклона. Доска режется по ширине с использованием шаблона, все углы и плоскости зачищаются шлифмашиной.

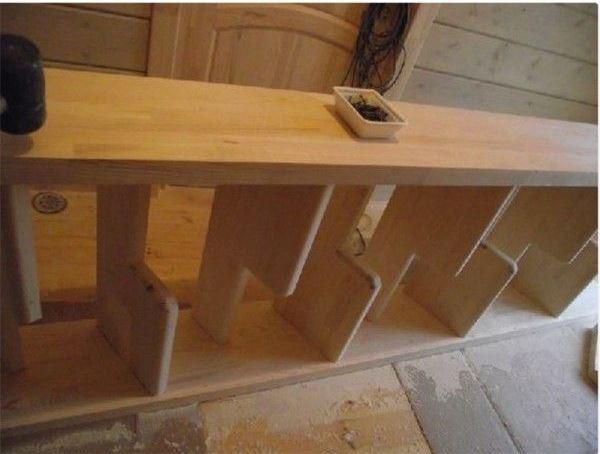

Предварительно перед монтажом лестницу раскладывают на плоской поверхности, проверяют места соединения различных узлов. При этом тетива помещается гнездами вверх, в нее устанавливаются ступени, затем накладывают еще одну тетиву, компонуя ее с гнездами.

Во время нагрузок ступеньки немного деформируются, возникают усилия, которые разводят тетивы по разным направлениям. Чтобы подобного не происходило, под ступенями по краям устанавливаются специальные крепления в виде брусков.

Ступени лестниц помещаются в выемки (имеют глубину до 3 см), которые выполняются в деревянных боковинах – тетивах. Создаются они по заранее подготовленному лекалу, при этом ширина ступеней повторяется поочередно. Чтобы увеличить надежность лестницы, ее закрепляют с помощью металлических тяжей, которые располагают под ступенями. Перила на таких лестницах держатся на тетивах.

Особое внимание следует уделить креплению ступеней на больцах. Больцы – это те же кронштейны, которые надежно соединяют ступени со стеной с одной стороны и вертикальной несущей конструкции – с другой. Чтобы сделать самостоятельно подобные узлы соединения, необходимо иметь определенную квалификацию. Задача эта не самая простая.

Лестница утиный шаг своими руками: Пошаговая инструкция и Обзор +Видео

Лестница утиный шаг своими руками. Если у вас сильно ограничено пространство для постройки лестницы, есть один отличный выход постройка лестницы утиный шаг. Таким образом, у вас получится значительно сэкономить пространство, при этом, не утеряв свои положительные эксплуатационные свойства.

Одной самых важных особенностей данного вида лестниц является расположение их ступенек. Она очень сильно отличается от привычных нам вариантов. Вся суть в том что ступени поочередно имеют разную ширину по правой и левой стороне. Это дает возможность комфортно передвигаться и сократить пространство. Именно из-за этой особенности лестницу и прозвали «гусиный шаг».

Мельничная лестница

Чаще всего такие конструкции используются для подъема или спуска в подсобное место, чердак, подвал и тому подобное. Такую конструкцию еще по другому называют – мельничная лестница

Изготавливают такие лестницы в основном из дерева. Хоть иногда и допускается изготовление из других материалов. Просто из дерева легче всего выпилить необходимые нам детали и прикрепить их как нужно.

Плюсы и минусы

Главные преимущества:

•

  Компактная. Значительно позволяет сэкономить пространство, как в длину, так и в ширину.

• При правильном монтировании является очень безопасной, даже несмотря на свою оригинальность и объемы.
• Очень удобная, так как открыт обзор на следующие ступени. Для стопы ног подобран самый оптимальный размер.
• Легкость монтажа, даже новичок сможет справиться с установкой данной конструкции.
• Нестандартный визуальный вид. Такая лестница отлично впишется во многие виды интерьеров и будет очень стильно смотреться.

К минусам относится:

• Не такая удобная как стандартная лестница с одинаковыми ступенями.
• Если неправильно шагать может произойти несчастный случай, вроде падения.
• Становится затруднителен подъем объемный предметов на верхний этаж.

Разработка проекта

Для постройки лестницы «утиный шаг» самостоятельно, стоит обязательно обдумать и составить планировку конструкции. Основа конструкции будет состоять аналогично принципу монтажа стандартных лестниц. При этом допускаются небольшие отклонения от нормы.

На начальном этапе необходимо определиться, где будет находиться начало ступенек. Расстояние между ними должно быть оптимальным для расположения ступеней на равном расстоянии друг от друга, чтобы начало и конец поднимания начиналось с одной и той же ноги.

Наклон лестницы может варьироваться от 40 до 50 градусов, но рекомендуется сохранить стандартный размер шага 60 сантиметров. Вид лестницы «гусиный шаг» позволяет изменять размеры проступи. Нормальные размеры 25*25 см. если в стандартных лестницах такие цифры привели бы к дискомфорту, то на этой будет очень удобно передвигаться за счет того что у ступеней неравномерная ширина по длине.

Монтаж ступеней

Для самостоятельного закрепления ступеней допускается использование клея, шурупов и гвоздей. Конструкции из дерева скрепляют при помощи создания врубок. Для более крепкого фиксирования детали соединяют гвоздями. В лестницах из металла ступени двойные. Снизу у них находится каркас, который производят при помощи сварки, либо винтов. Поверх каркаса укладывают доски.

Чаще всего в лестницах ступени оставляют открытыми, поэтому подступенки это только желание пользователя. Так же такой вид позволяет оставить больше места для нахождения на ней стопы. В лестницах из дерева монтаж ступеней делают при помощи создания врубок.

Вид ступенек может различаться. Самый популярный вариант, как внешне так и по удобству – ступень наполовину широкая, далее сужается примерно на три четверти. Так же некоторые используют в форме треугольника.

Поручни

Для комфортного и безопасного подъема на верхний этаж необходимо в дополнение к лестнице соорудить поручни. Так как ширина шага чаще на минимуме, нужно внимательно рассчитать нужно место для опор. Обычно их выносят к косоурам.

Требование к перилам стандартные, высота должна быть подходящей под человека среднего роста, это около 90 см. Для лестниц, обустроенных у стены, вполне хватит перил с одной стороны, противоположной стене. Для того чтобы прочно их зафиксировать можно использовать болты или шпильки.

Лестница «утиный шаг» — это отличный вариант замены стандартным, громоздким лестницам.

Рекомендации мастеров новичкам

При малейшем опыте с деревянными материалами, вы вполне сможете соорудить лестницу «утиный шаг» самостоятельно. Монтажники с опытом рекомендуют использовать материалами из лиственницы или бука. Допускаются и другие виды древесины, но у них нет достаточной прочности.

Самостоятельно изготовленная лестница – это гарантированно качественная и безопасная конструкция. При помощи необходимых предметов рассчитайте размеры будущей лестницы, поручней, угла подъема и ширину пролета. Ступени устанавливаем строго по горизонтали, методом чередования узких и широких сторон.

Перед установкой лестницы материал нужно обработать лаком либо другим пропитывающим веществом.

Нюансы при монтаже и изготовлении:

• Ступеньки делают из сухой древесины, толщина которой около 3 мм,
• Сборка лестницы должна происходить на плоской поверхности,
• Закрепление тетивы происходит деревянным молотком,
• На отдельных местах позади ступеней происходит установка тяж,
• Опоры прикрепляются при помощи шурупов.

Если сравнить такую конструкцию со стандартной лестницей, то вторая будет более безопасной. Поэтому для безопасности «утиного шага» нужно установить опоры, перила и обязательно над лестницей должен быть хороший свет.

Конструктивные особенности лестницы «гусиный шаг» и пошаговое изготовление конструкции

При обустройстве частного дома нередко возникает потребность сооружения лестничной конструкции, которая не оказывала бы значительной нагрузки непосредственно на перекрытия и занимала достаточно мало места. В таких ситуациях выполняется сооружение модели винтовой формы либо своими руками создается оригинальная и устойчивая лестница «гусиный шаг». Последняя получила столь необычное название по манере передвижения человека по ней. Строение выглядит забавно и достаточно необычно.

Описание лестницы «гусиный шаг»

Ступени лестницы «гусиный шаг» характеризуются особой формой: с обеих сторон имеют разную ширину, могут располагаться как на тетивах, так и на косоурах, больцах. Сам же лестничный марш бывает либо прямым, либо поворотным. Устанавливается преимущественно для выхода на второй этаж, мансарду или чердак.

Ступени такой лестницы поочередно сужаются и расширяются, что позволяет уменьшить размеры марша, обеспечив при этом удобство при передвижении. Немного привыкнув, человек легко передвигается по ступеням мелкими шагами, при этом широко расставляя ноги. По этой причине лесенка и получила свое название.

Перемещение по конструкции всегда начинается с одной и той же ноги, поэтому, привыкнув, человеку будет казаться пустяком взобраться наверх или спуститься вниз.

Использование такой лестницы дает возможность сэкономить до 70% площади 1-го этажа. При постоянном проживании, сооружение с такими ступенями применяется в качестве вспомогательного. Чаще всего встречается на даче или в небольших коттеджах, предназначенных для непостоянного или сезонного проживания.

Такая лестница впишется даже в самое тесное помещение

Изготавливается лестница преимущественно из дерева, хотя допустимо использовать и другие материалы. Из древесины намного проще выпилить ступени нужной формы и размера, а также закрепить их на основании.

Плюсы и минусы

Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:

• Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.

• Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.

• Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.

• Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.

• Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.

Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению. Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.

На видео: какой должна быть деревянная лестница.

Особенности конструкции

Конструкция лестницы «утиный шаг» состоит из следующих элементов:

• Несущий каркас – берет на себя всю нагрузку, представлен в виде косоура или тетивы. При выборе первого отнимается намного меньше места, конструкция получается более воздушной.

• Ступени – именно они придают лестнице необычный внешний вид, могут немного отличаться от классических аналогов «гусиный шаг».

• Стяжки – применяются лишь в том случае, если конструкция сооружена на деревянных косоурах.

• Ограждение – включает в себя балясины (опорные стойки) и перила (поручень). Без этих элементов пользоваться такой лестницей весьма небезопасно.

Уклон сооружения может составлять 45-55°. Размер шага предпочтительно делать в промежутке 60-65 см. Единственной альтернативой представленной конструкции считается винтовая лестница, при этом она весьма неудобна за счет крутизны марша и является травмоопасной при спуске.

Отличительной особенностью лестницы является форма ступеней, которая бывает:

Проступь нестандартных параметров имеет две ширины: первая сторона, основная, более широкая, по которой происходит передвижение, и вторая – узкая. Относительно линии хода, ступени располагаются симметрично.

Лестница со ступеньками в виде утиных лапок может быть изготовлена из натурального массива, металла или стекла. Часто элементы комбинируются в единой конструкции, что выглядит довольно современно и необычно.

При использовании дерева ступени и все остальные составляющие перед установкой должны быть обработаны антипиреном и средствами, гарантирующими защиту от влаги и плесени.

Расчет лестницы

По своей конструкции лестница со ступеньками «гусиный шаг» очень уступает по показателям безопасности и удобства перед другими типами сооружений. Однако, правильная проектировка и серьезный индивидуальный подход помогут устранить возможные пробелы и недостатки.

При разработке чертежа важно быть внимательным и учитывать некоторые нюансы, которые могут изменяться, исходя из индивидуальных предпочтений. Речь идет о следующем:

• На начальном этапе расчетов нужно определить высоту, на которой будет находиться конечная часть лестницы по отношению к полу. Благодаря этому значению можно получить количество ступенек и рассчитать их размер.

• Глубина проступи более широкой части должна быть в 2 раза больше ширины узкой части каждой ступени.

• Оптимальной толщиной ступенек считается 20 часть от ширины лестницы.

• Лестничный проем предпочтительно делать не менее 2 м, это поможет исключить возможность ударения головой во время передвижения.

• Рассчитывая угол наклона лестницы не стоит забывать, что по ней будут ходить дети и пожилые люди.

• Пропорции общей ширины лестницы к ширине ступенек высчитываются из расчета 1 к 20.

При расчете материала сразу видно, что количество составных элементов намного меньше, чем требуется на другие типы лестниц.

Расчеты лестницы гусиный шаг нужно проводить особенно тщательно, внимательно делая все замеры. Для этого предпочтительно использовать калькулятор, что позволит получить более точные и правильные данные. Следуя правилам, в конечном итоге получится комфортная лестница с удобными ступенями, а все недочеты будут незначительными.

Пример чертежа лестницы с размерами

Самостоятельная сборка

При желании собрать лестницу своими руками, необходимо руководствоваться рекомендациями из пошаговой инструкции:

1. Первым делом, стоит определиться с типом древесины. Для деревянной лестницы преимущественно использовать массив дуба, лиственницы или бука. Такой материал, как сосна, относится к мягким сортам и не предназначен для сильных нагрузок, поэтому этот вариант лучше не использовать.

Используемый материал должен пройти тщательную сушку, иметь ровную поверхность, без сучков и зазоров.

2. На втором этапе следует решить, что станет основой гусиного шага – косоуры или тетивы . Так как пошаговая инструкция рассматривается на примере из практики, для статьи выбран вариант с тетивой. При высоте потолка 3 м используется брус шириной 30 см. Длину нужно рассчитать, используя теорему Пифагора.

Расчет по Теореме Пифагора несложен: L=√(D²+H²)

3. Далее делается разметка тетивы по размещению ступеней. Чтобы избежать возможного травмирования, ступени должны быть строго в горизонтальном положении. Чтобы получить одинаковые несущие, располагать их под ступеньки нужно в том случае, если первая тетива уже размещена и проделаны пазы для ступенек. После этого необходимо скопировать все данные с первой на вторую.

Лестница имеет такое название по причине подражания настоящему гусиному шагу, поэтому ступени «гусиные лапы» чередуются.

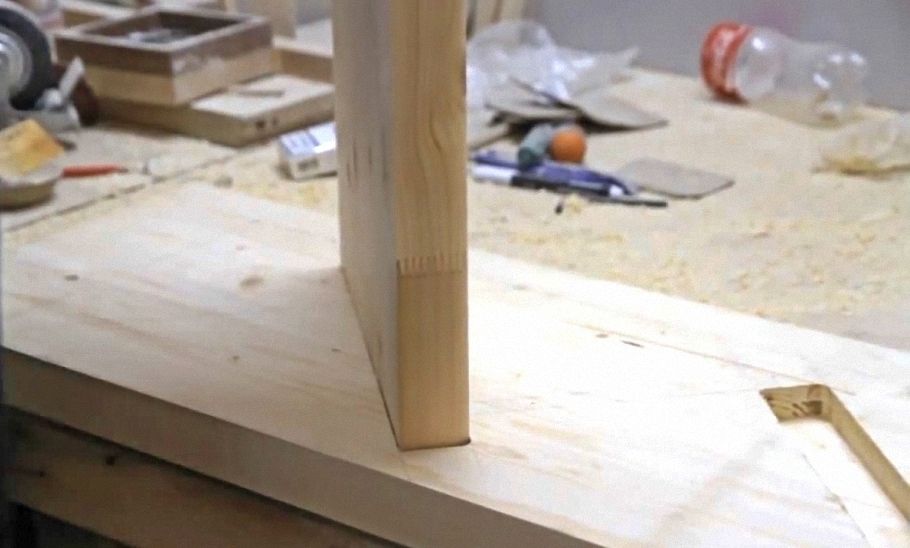

4. Приступаем к выполнению пазов в тетиве. Для этого вам понадобится фреза. Чтобы ступени надежно зафиксировались, пазы должны иметь глубину 2,5 см.

5. Теперь дошла очередь до изготовления ступеней. Для этого берется брусок, на который наносятся необходимые разметки. После ступеням придается нужная форма. Для распила удобнее использовать электролобзик. Не забудьте обработать готовые элементы наждачной бумагой.

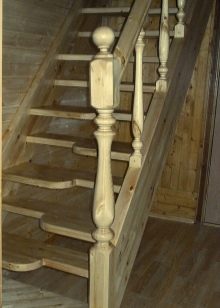

6. Сборку лестницы лучше выполнять на ровной плоскости, хорошим вариантом станет пол. Первую тетиву следует укладывать вверх пазами, при этом пазы смазываются клеем и в них вставляются ступени. Когда все зафиксировано, наверх конструкции укладывается вторая тетива, таким образом, гусиный шаг практически готов.

7. С целью повышения устойчивости и прочности конструкции применяются стяжки. Их монтаж осуществляется в 3 или 4 местах тетивы, элементы могут быть деревянными или металлическими.

8. Полностью собранное и готовое к монтажу лестничное сооружение фиксируется на нижнем опорном брусе. Ранее важно проверить, чтобы верхняя часть тетив попадала в подготовленные прорезанные углубления в перекрытии. Закрепление производится с использованием анкерных болтов.

На каждом этапе важно проверять горизонтальность фиксации. С целью повышения безопасности, ступеньки лестницы «гусиный шаг» рекомендуется оборудовать перилами, что обусловлено значительным углом наклона сооружения.

Следуя пошаговой инструкции, можно в короткие сроки сделать прочную и надежную конструкцию. Важно правильно рассчитать все параметры, как указано в содержании статьи, чтобы, поднимаясь или опускаясь, не ощущать дискомфорта. При соблюдении всех условий изготовления, монтажа и эксплуатации, столь оригинальная и непростая модель станет безопасным и удобным элементом на второй этаж, мансарду или чердачное помещение.

Изготовление лестницы на примере мастеров (2 видео)

Лестницы “гусиный шаг” от участников FORUMHOUSE Необычная деревянная лестница: фото, чертежи и практический опыт наших умельцев

Лестница «гусиный шаг», она же «утиный шаг», она же «самба», она же «мотыльковая», «лестница монаха», «японская поступь», «space saver staircase», никогда не займет высоких строчек в рейтинге самых безопасных и удобных лестниц. Но в ситуации, когда под лестницу есть всего 1-2 метра, такое сверхкомпактное решение с минимальной нагрузкой на перекрытия просто незаменима. В этой статье мы покажем вам, как выглядит модульная лестница «гусиный шаг» в исполнении участников нашего портала, и расскажем про ее сильные и слабые стороны, а также о том, что необходимо для ее изготовления своими руками.

Содержание

• Что такое модульная лестница «гусиный шаг».
• Размеры лестницы «гусиный шаг».
• Как рассчитать лестницу «гусиный шаг».
• Примеры лестниц «гусиный шаг» от участников FORUMHOUSE.

Особенности лестницы

Эта конструкция отличается большим углом подъема (от 45 до 70 градусов) и асимметричным расположением ступеней: за широкой справа следует широкая слева и т.д. Она уступает в популярности другим видам лестничным конструкций, (в том числе и на FORUMHOUSE) но незаменима, когда пространство ограничено до 1,5 – 2 метров, и установить на нем можно только очень крутую лестницу.

В XI – XII веках такие лестницы делали в на мельницах: места для других конструкций там просто не было, да и людям с тяжелыми мешками было легче передвигаться по вот таким разлапистым ступеням.

Лестница типа «утиный шаг» наиболее безопасное и рациональное решение при большом угле наклона. Любая другая лестница при таком же угле наклона будет значительно более травмоопасна!

Движение по такой лестнице отличается от хождения по обычной: перемещаться по ней приходится вразвалочку, как борцам сумо. Поэтому лестницы самба и не должны быть широкими. Оптимальный «гусиный шаг» – это 60-80 см.

Ширина «гусиного шага» 600мм, больше нет смысла, иначе будете идти враскорячку.

«Гусиный шаг» делают из дерева или металла, или из дерева и металла, или из дерева, металла, и стекла. Но участники FORUMHOUSE рассказывали об опыте проектирования, изготовления или, как минимум, эксплуатации только деревянных лестниц.

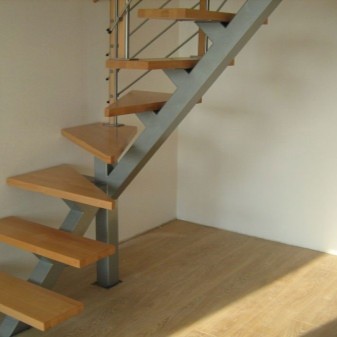

Они могут быть как прямыми, так и поворотными; на косоурах, тетивах или больцах. Чаще всего встречается самый простой и компактный вариант – тетивы: длинные балки с пазами, в которые крепят ступени. Чтобы сделать лестницу на тетивах прочнее, под ступенями ее стягивают металлическими или деревянными тяжами. Перила крепят на тетивах, примеряя по месту балясины и срезая под углом.

Ступени такой лестницы могут иметь разную форму. Наиболее распространенные:

Их толщина не должна быть меньше 36 мм, а ширина в широкой части – 30 см.

Ширина узкой части ступени зависит от угла уклона лестницы: она ни в коем случае не должна перекрывать нижнюю ступеньку, и при этом должна быть прочной, чтобы ее можно было закрепить в паз.

Чтобы усилить безопасность лестницы, ее нижние края иногда обивают резиновыми прокладками: так они не скользят.

На фото ниже представлена лестница «гусиный шаг» в мансарду участника нашего портала Андрея Павловца. В его доме балки потолка идут по горизонтали, и люк получился в форме неправильного прямоугольника.

При подъеме проблем нет, а вот при спуске надо сначала подумать с какой ноги пойти!

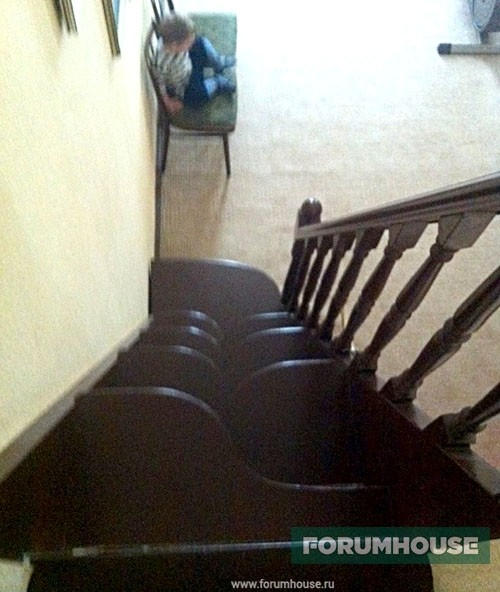

Модератор FORUMHOUSE c ником dgusepe сделал такую лестницу в подполье под кухней и говорит, что приходится постоянно быть начеку: если начать спуск не с той ноги, нога сразу проваливается.

Но грамотный расчет может свести эти недостатки к минимуму.

Чтобы такая лестница была максимально безопасна, необходимы две вещи удобные параметры и спокойны размеренный спуск.

Ход по лестнице «гусиный шаг» Вит1959 отобразил на схеме.

Высоту подъема ступени желательно иметь в пределах 150-160мм, ширина проступи – 270-300мм.

Расчет лестницы «гусиный шаг»: что нужно знать

В интернете можно найти множество хороших инструментов для расчета и проектирования лестниц, от калькуляторов для графических редакторов, которые позволят выполнить проект лестницы вашей мечты и вписать ее в самое ограниченное пространство.

Проектирование лестницы начинается с определения угла ее наклона. Чтобы определить оптимальную величину, нужно измерить расстояние от пола первого этажа до пола второго и учесть максимально возможную границу крайней ступени.

Затем определяем начальную позицию ступени (это особенно важно для винтовых лестниц). Широкую часть ступени у нижней и верхней ступеней делают со стороны ведущей ноги, обычно – справа.

Желательно, чтобы количество ступенек было нечетным.

Расчет лестницы «гусиный шаг» выполняется в горизонтальной и вертикальной плоскостях. Ширину по горизонтали высчитывают, руководствуясь средним значением стандартного шага человека – 60-65 см. Если место под лестницу совсем уж небольшое, то его можно снизить до 40 и даже 50 см, но только в том случае, если предполагается не пользоваться лестницей часто.

Вертикальный шаг рассчитывается по формуле:

2ВС + ШС = 60:65

Это соотношение высоты и ширины ступени и горизонтального шага.

Здесь мы исходим из того, что один показатель нам известен, а второй мы определяем, приравняв сумму к показателю горизонтального шага в установленных пределах.

Для наибольшего удобства и безопасности необходимо рассчитать соотношение подступенка и проступи. Для межэтажных лестниц «гусиный шаг» в жилых зданиях оно обычно устанавливается в диапазоне 17:29 – 20:23. Для малоиспользуемых лестниц на чердак и т.п. допустимо соотношение 19:25 – 21:21.

Разрабатывая схему лестницы гусиный шаг, не забывайте про перила и ограждения.

Лестница «гусиный шаг» на чердак

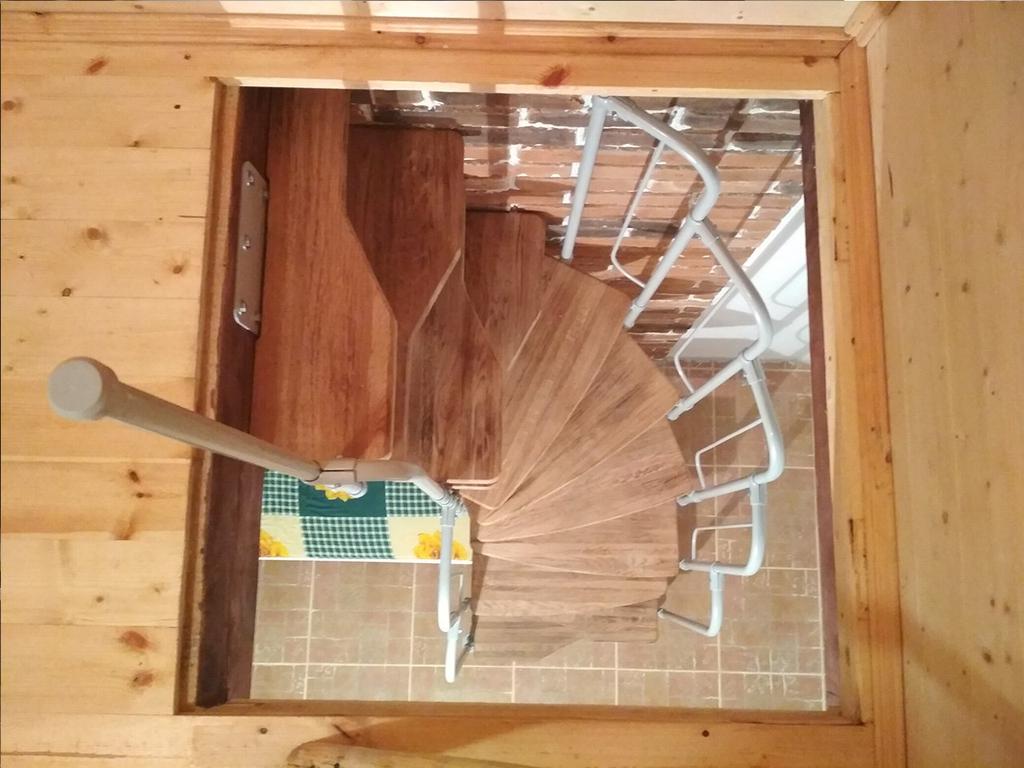

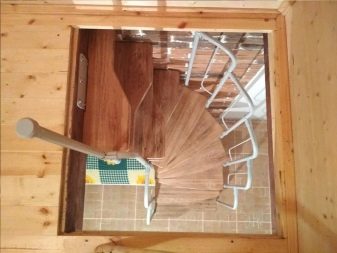

Участник нашего портала с ником 9900Yuri_D сделал, как он говорит, «крутую, но удобную лестницу на чердак».

Все определяют габариты проема, куда должна поместиться лестница. Есть формулы расчета лестниц, есть калькуляторы, но в итоге мы отталкиваемся от архитектурных ограничений.

В данном случае параметры лестничного проема:

• ширина – 60 см,
• высота -2 м (и еще -60 см до первой ступени),
• глубина -2м (и еще нужно выкроить место для входа на лестницу).

Альтернативой, как говорит автор лестницы, тут мог быть только лифт.

В данной конструкции обращает на себя внимание явно недостаточная и небезопасная толщина ступеней (24мм вместо рекомендуемых 35мм), но в ближайшем будущем ступени будут усилены накладками из многослойной фанеры.

Межэтажная лестничная конструкция «гусиный шаг»

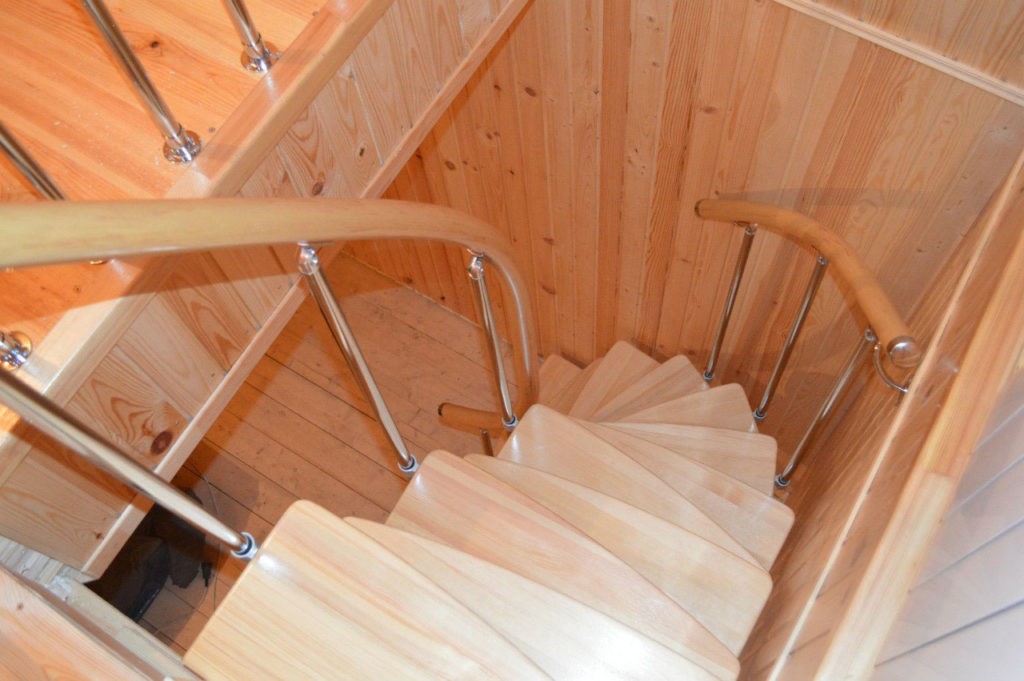

Эта лестница работы участника нашего портала с ником JamMsk ведет в гостевое помещение, которым хозяева редко пользуются.

Как и все деревянные ступени, эти сделаны из клееного материала. Здесь:

• ширина ступени 80см;
• глубина по линии хода 40см;
• проступь 30см;
• перехлест 10см.

У неё ещё надо проем немного увеличить накосую, но хозяин сказал что «и так пока сойдет», чтобы не пылить.

Лестница гусиный шаг в двухэтажной квартире

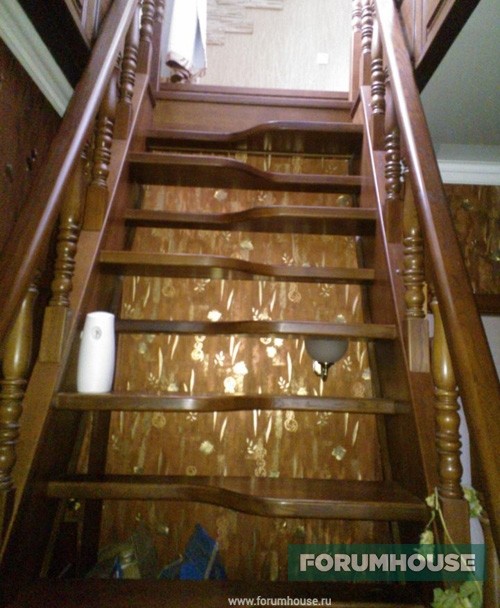

В двухэтажной квартире пользователя нашего портала с ником zhizhaev невозможно было сделать другую лестницу: «ничего нормального не влезало». Эта лестница эксплуатируется с 2008 года. Полет нормальный.

Участник FORUMHOUSE c ником Андрей Павловец сделал у себя дома лестницу «утиный шаг» на антресоли.

По его отзывам – довольно удобная и не занимает много места.

Подводим итоги

Лестница «гусиный шаг» – неоднозначная конструкция. Из плюсов: компактность, небольшой вес; ее несложно рассчитать, а сделать своими руками ее может человек, имеющий минимальные строительные навыки. Она необычно выглядит и украшает собой дом. Но в то же время, такая лестница не безопасна, по ней трудно подниматься, особенно пожилым людям. Это хорошее решение в ограниченном пространстве, но если есть выбор, лучше выбрать что-то более комфортное.

Лестница «гусиный шаг» обсуждается в отдельной ветке нашего форума. Познакомьтесь подробнее с чердачной лестницей «гусиный шаг». Информацию о том, как проектировать и строить деревянные лестницы, мы собрали для вас в большую подборку. В теме «вопрос-ответ по конструкции деревянной лестницы» вы можете обратиться к нашим экспертам. Посмотрите наше видео о том, как сделать деревянную лестницу с забежными ступенями.
