Разнообразные виды кабеля с цветной оболочкой
Провода, по которым передается электрический ток, — важнейшая часть энергосистем. Они пронизывают здания и механизмы, выполняя функции проводника энергии и информационных сигналов.
На сегодняшний день существует множество видов кабелей и проводов. В России их выпускается около 20 000 видов. Это и тончайшие проводки для электронных датчиков, и толстенные кабели (проводящие сотни тысяч вольт), которые не всегда можно обхватить рукой. Такой размах в размерах и области применения в быту, конечно, не нужен. Однако маркировку и свойства проводов следует изучить, чтобы не допустить досадных ошибок при работе, руководствуясь лишь принципом «провода все одинаковые, сойдет любой». Это глубоко ошибочное мнение. Необходимо знать, какие провода и кабели устанавливаются в том или ином случае.
Начать стоит с определения терминов «кабель», «провод», «шнур», «жила» и «изоляция». Они являются основополагающими, без их определения и характеристик нельзя как следует разобраться в проводниках и их свойствах.
Жила
Это металлическая проволока, сердечник любого электрического проводника. Жила бывает цельной монолитной либо в виде множества скрученных в жгут тонких проволочек. В первом случае она называется однопроволочной, во втором — многопроволочной, или гибкой. Форма сечения жилы может быть плоской или секторной, особенно это касается кабелей и проводов большого диаметра. Не следует путать многопроволочную жилу и многожильный кабель, это совершенно разные вещи.

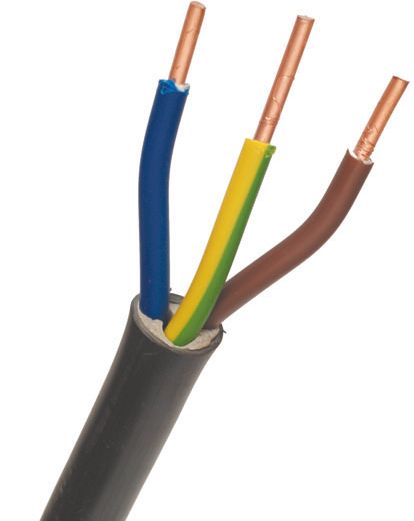

Многожильный кабель с однопроволочными жилами
Жилы различаются по виду проводника. В домашних условиях используются изготовленные из алюминия, меди или алюмомеди, хотя в последнее время происходит замена алюминия на медь. В быту также можно встретить нихромовые проводники с повышенным сопротивлением сплава. Жилы нагреваются при эксплуатации подобно спирали в лампочке, но не так сильно. Они используются при изготовлении теплых полов.

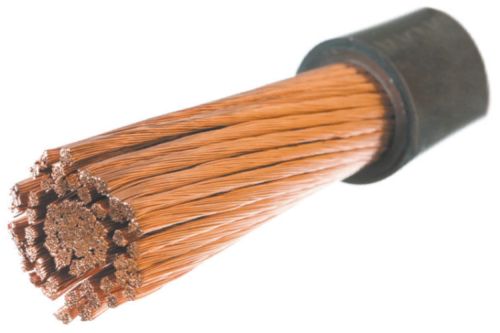

Многопроволочная медная жила
Одной из главных характеристик жилы является площадь сечения. Производители проводов всегда ее указывают, но иногда появляется необходимость проверить площадь сечения самостоятельно. Сделать это можно при помощи обычной рулетки или штангенциркуля. Замерив диаметр жилы, можно легко вычислить ее площадь по формуле: S = πr2, где S — это площадь сечения (круга); число π = 3,141…; r — радиус. Сечение проволоки измеряется в квадратных миллиметрах.

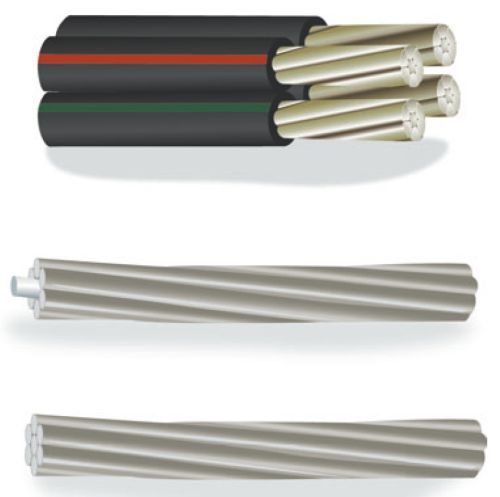

Кабель с алюминиевыми жилами
С многопроволочной жилой дело обстоит сложнее, но можно вполне точно определить площадь ее сечения. Для этого необходимо намотать примерно 15 витков очищенной от изоляции жилы на толстый гвоздь или отвертку, плотно сжать их и замерить длину спирали обычной линейкой. Диаметр жилы будет равен этой длине, разделенной на количество витков. Другой способ — замерить отдельную проволочку, а затем умножить полученное число на их количество. Сечение жилы в ее диаметре измеряется по формуле: S = 0,785d2, где d — диаметр жилы.
Изоляция
Если говорить академическими терминами, изоляция — это материал, препятствующий распространению электрического тока. Сухо и не совсем понятно. Немного по-другому звучит следующее: изоляция — это вещество-диэлектрик, защитная «рубашка», которой покрываются жилы, передающие электрический ток. В качестве диэлектрика применяются стекло, керамика и различные полимеры, например поливинилхлорид или целлулоид. В последнее время применяются изоляционные полимеры, которые не только защищают человека от поражения током и жилы от соприкосновения друг с другом, что может привести к печальным последствиям, но и обладают рядом других свойств. Например, защищают жилы от механического воздействия, температуры и влажности — в общем, от разрушающего влияния внешней среды.
Провод ПБПП
Проводом называется одна или несколько токопроводящих жил, свитых вместе, или каждая в своей оболочке, соединяющих источник электрического тока и потребителя. Провода бывают как голыми, так и изолированными, разными по виду жил. Поверх изоляции жил провода покрываются дополнительно еще одной оболочкой, служащей для защиты от влажности, механических повреждений, света, агрессивных сред и т. д. В этом случае провод называется защищенным. Например, АПРН и ПРВД. Такой провод легко спутать с кабелем, и, в сущности, они не слишком отличаются. Во всяком случае, для домашнего умельца не будет серьезной ошибкой, если он назовет кабель проводом или наоборот.
Голый неизолированный провод в домашних условиях практически не встречается, поскольку монтируется в недоступных для простого человека устройствах и соединениях. Например, в воздушных линиях. В быту его используют разве что в качестве хомута.
Изолированные провода широко применяются для распределения и передачи электроэнергии, причем не только в домашних сетях, но и в автомобилях. Марки ПВ, ПВ-3, АППВ и ППВ наиболее распространены. Они являются изолированными и незащищенными. В отдельной статье подробно рассмотрена маркировка проводов и описано, что она означает.
Кабель
В отличие от провода имеет одну или несколько жил, каждая из которых заключена в изоляцию и покрыта сверху защитной оболочкой из полимерных пластмасс, резины или металла. Помимо внешней изоляции, называемой иногда кембриком, в кабелях используются различного вида наполнители, служащие в роли дополнительной защиты от внешнего воздействия. Некоторые виды защищены еще и свитыми в спираль металлическими лентами. В этом случае кабель называется бронированным. Такие виды редко можно увидеть при квартирных работах, но в частных домах при подземной прокладке их используют достаточно часто.
Кабель ВВГз
Шнур
Часто можно услышать словосочетание «электрический шнур», хотя чем он отличается от кабеля или провода, не всегда понятно. Шнур — это провод, состоящий из двух или более многопроволочных гибких жил, каждая из которых заключена в изоляцию, покрытых сверху защитной оболочкой из мягкого пластика или резины. В старых образцах внешняя оболочка выполнена из синтетических нитей.

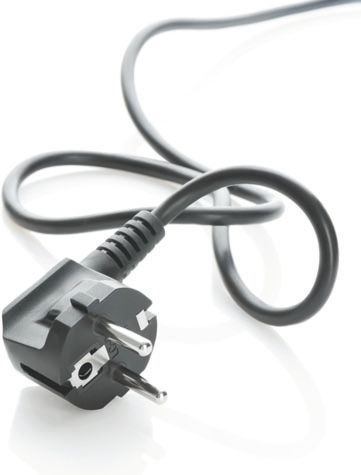

Шнур и вилка с заземлением
Шнуры используют в бытовой технике, поскольку они имеют повышенную мягкость и гибкость по сравнению с кабелем или обычным проводом. Шнур можно крутить и сгибать без риска повредить жилы и изоляцию. У приборов, которые используют при работе заземление, обычно шнуры с количеством более двух жил. Это стиральные машины, пылесосы, чайники и электроинструменты. Две жилы используются там, где заземление необязательно. Это приборы освещения: бра, светильники и т. д.
